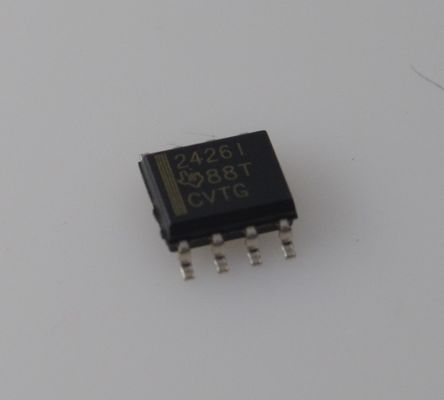

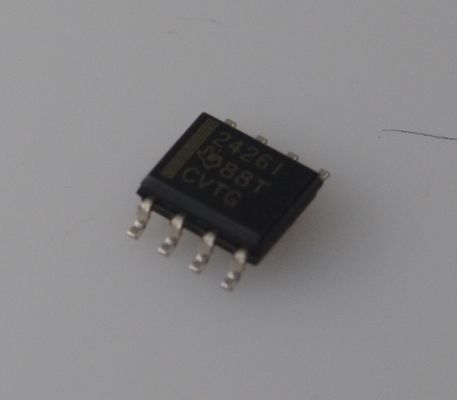

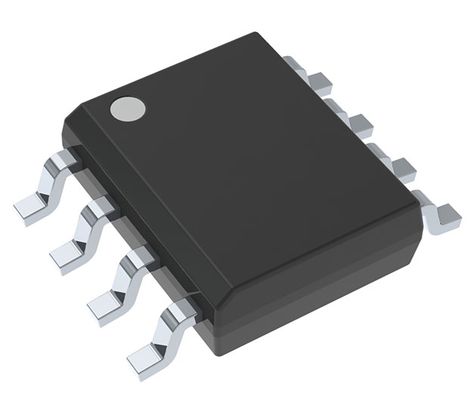

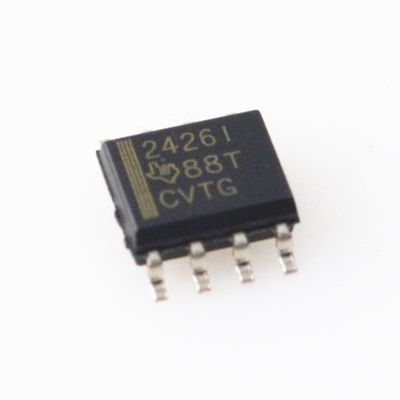

TLE2426IDR Precision Virtual Ground Reference IC met ±0,05% nauwkeurigheid 1mA Output 1,4 V tot 40 V Wide Input Low TC (35ppm/°C) en kortsluitbescherming voor enkelvoedselsystemen

TLE2426IDR Precision Virtual Ground Reference IC met plusmn;0.05% nauwkeurigheid 1mA Uitgang 1,4 V tot 40 V Breed Invoer Lage TC (35ppm/deg;C) en kortsluitbescherming voor enkelvoedselsystemen

ennbsp

Kenmerken

1/2 VI Virtuele grond voor analoge systemen

Zelfstandig 3-terminal TO-226AA-pakket

Micro-energie-operatie...170 en micro;A type, VI = 5 V

Breed VI-bereik...4 V tot 40 V

Hoge uitgangsstroomcapaciteit

ennbsp; enminus; Bron...20 mA Typ

ennbsp; enminus; Sink...20 mA Typ

Uitstekende regulering van de produktie

enminus; enminus;45 enmicro;V Typ bij IO = 0 tot enminus;10 mA

enminus; +15 enmicro;V Typ bij IO = 0 tot +10 mA

Laag impedantie-uitgang...0.0075 Ω Typ

Geluidsreductiepen (alleen D-, JG- en P-pakketten)

ennbsp

Toepassingen

1. op-amp-circuits met een enkele voeding
Het genereren van een virtuele grond (VCC/2) voor operationele versterkers met een enkele voeding (bijv. TLE202x, TLV-serie), waardoor de noodzaak van dubbele voedingsbronnen wordt weggenomen.
Typische toepassingsgevallen: signaalconditionering, sensorinterfaces, audio-voorversterking.

2. Dataverwervingssystemen (DAQ)
Biedt een stabiele mid-rail referentie voor ADC/DAC-circuits, waardoor bipolair signaal schommel (bijv. +2,5 V van een 5 V enkele voeding) mogelijk is.
Typische toepassingsgevallen: industriële sensoren, biomedische instrumenten.

3. Draagbare/batterij-aangedreven apparaten
Een lage stilstandsstroom (400uA) en een breed inslagspanningsbereik (1,4 V tot 40 V) maken het ideaal voor batterijgebaseerde toepassingen met spanningsschommelingen.
Typische toepassingsgevallen: handmatige meters, draadloze sensoren.

4. Automobilische elektronica
AEC-Q100 gekwalificeerd voor betrouwbare prestaties in omgevingen met hoge temperaturen en hoge trillingen, geschikt voor vermogenbeheer van het voertuig en sensorsignaalverwerking.

5. Test- en meetapparatuur
Hoge nauwkeurigheid (+0,05%) en lage temperatuurdrift (35ppm/endeg;C) zorgen voor stabiele spanningsreferenties in multimeters, oscilloscopen en andere precisieinstrumenten.

ennbsp

Beschrijving

In toepassingen voor signaalconditionering waarbij gebruik wordt gemaakt van één enkele voedingsbron, is een referentiespanning gelijk aan de helft van de voedingsspanning vereist voor het beëindigen van alle analoge signaalgronden.Texas Instruments presenteert een virtuele precisie grond waarvan de uitgangsspanning is altijd gelijk aan de helft van de ingangsspanning, de TLE2426 en de " spoorsplitter. "

De unieke combinatie van een krachtige versterker met micropower en een precieze verdeler op een enkele siliciumchip resulteert in een precieze VO/VI-verhouding van 0.5 tijdens het zinken en het opwekken van stroomDe TLE2426 biedt een lage impedantie met een capaciteit van 20 mA van de zonk en de bron, terwijl minder dan 280 en micro A aan voedingsstroom wordt gebruikt over het volledige invoerbereik van 4 V tot 40 V.Een ontwerper hoeft niet de prijs te betalen in termen van plaatruimte voor een conventionele signaalgrond bestaande uit weerstandenDe prestaties en precisie van de TLE2426 zijn verkrijgbaar in een gemakkelijk te gebruiken, ruimtebesparend, 3-terminal LP-pakket.Voor meer prestatiesMet de toevoeging van een externe condensator (CNR) wordt het piek-op-piek geluid verminderd terwijl de lijngolfverwijdering wordt verbeterd.

Voor een enkel 5-V- of 12-V-systeem is de aanvankelijke uitgangstolerantie beter dan 1% met 3,6% over het volledige 40-V-invoerbereik.Of de applicatie voor een front-end voor gegevensverwerving is, analoge signaalbeëindiging, of gewoon een precisie-spanningsreferentie, elimineert de TLE2426 een belangrijke bron van systeemfouten.

ennbsp

Inlichtingen

ennbsp

Tekening
