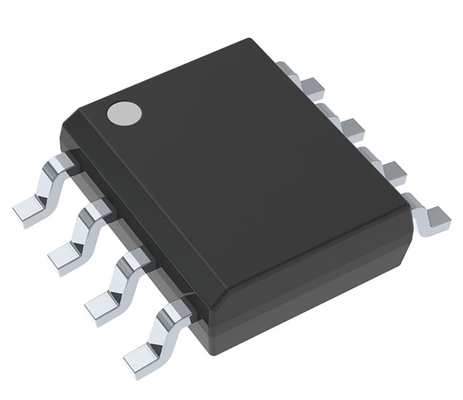

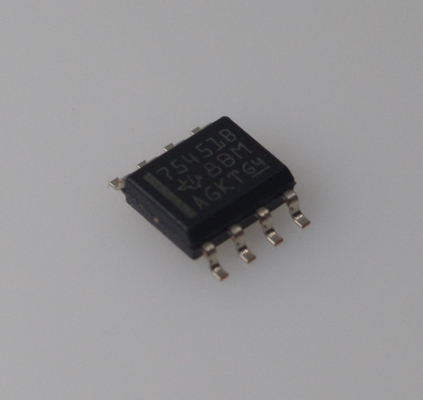

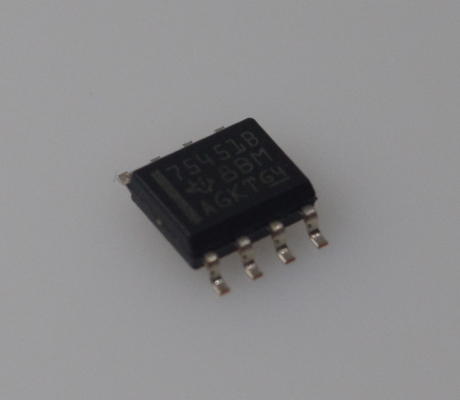

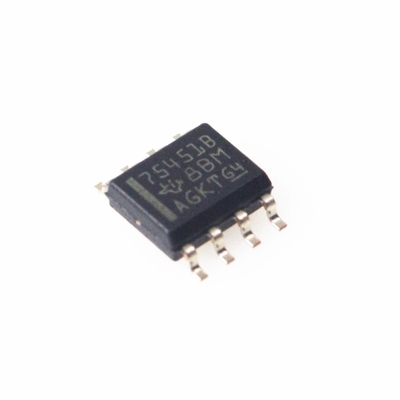

SN75451BDR Dual Peripheral Driver IC met 300mA Sink/Source Current 4.5V-36V Wide Voltage Range TTL/CMOS Compatible Thermal Protection en High-Noise Immunity voor Motor/Relee Control

SN75451BDR Dual Peripheral Driver IC met 300mA Sink/Source Stroom 4.5V-36V Breed Spanningsbereik TTL/CMOS Compatibel Thermische Bescherming en Hoge Ruisimmuniteit voor Motor/Relais Besturing

Kenmerken

• Gekarakteriseerd voor gebruik tot 300 mA

• Hoogspanningsuitgangen tot 30 V

• Geen Uitgang Latch-Up bij 20 V (Na het geleiden van 300 mA)

• Hoge Snelheid Schakelen

• Open-Collector Uitgangen

• Circuit Flexibiliteit voor Verschillende Toepassingen

• TTL-Compatibele Diode-Geklemde Ingangen

• Standaard Voedingsspanningen

Toepassingen

• Hoge Snelheid Logica Buffers

• Vermogensdrivers

• LampDrivers

• LEDDrivers

• Lijn Drivers

• Geheugen Drivers

Beschrijving

De SN5545xB en SN7545xB apparaten zijn duale perifere drivers ontworpen voor gebruik in systemen die TTL-logica gebruiken. Deze familie is functioneel uitwisselbaar met en vervangt de SN75450 familie en de SN75450A familie apparaten die eerder zijn geproduceerd. De snelheid van de apparaten is gelijk aan die van de SN75450 familie, en de onderdelen zijn ontworpen om vrijheid van latch-up te garanderen. Diode-geklemde ingangen vereenvoudigen het circuitontwerp.

De SNx5451B, SNx5452B, SNx5453B en SNx5454B apparaten zijn duale perifere AND, NAND, OR en NOR drivers, respectievelijk (uitgaande van positieve logica), waarbij de uitgang van de logische poorten intern is verbonden met de basissen van de npn uitgangstransistors.

De SN5545xB drivers zijn gekarakteriseerd voor werking over het volledige militaire bereik van -55°C tot 125°C. De SN7545xB drivers zijn gekarakteriseerd voor werking van 0°C tot 70°C.

INFORMATIE

Tekening
