AK5703EN 24-Bit 192kHz Stereo ADC met ruisarme, hoge SNR (114dB) microfoonvoorversterker, digitale AGC, I2S-interface en laag vermogen voor professionele audio en IoT

AK5703EN 24-Bit 192kHz Stereo ADC met ruisarme, hoge SNR (114dB) microfoonvoorversterker, digitale AGC, I2S-interface enamp; Laag vermogen voor professionele audio enamp; IoT

andnbsp;

FUNCTIES

1. Opnamefunctie

andnbsp; - 4-kanaals ADC

andnbsp; - Volledig differentiële of single-ended ingang

andnbsp; - Microfoonversterker (+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)

andnbsp; - Ingangsspanning: 1.8Vpp@AVDD=3.0V (= 0.6 x AVDD)

andnbsp; - ADC-prestaties:

andnbsp; andnbsp; S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, single-ended ingang

andnbsp; andnbsp; S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, volledig differentiële ingang

andnbsp; - Digitale HPF voor DC-offset-annulering (fc=3.4Hz@fs=44.1kHz)

andnbsp; - Microfoongevoeligheidscorrectie (+3dB  3dB, 0.75dB stap)

andnbsp; - Digitale ALC (automatische niveauregeling)

andnbsp; - Digitale ingangsvolume (+36dB  52.5dB, 0.375dB stap, dempen)

andnbsp; - Programmeerbare uitvoergegevensvertraging

andnbsp; Vertragingstijd: 0 tot 64/64fs (1/64fs stap)

2. Bemonsteringsfrequentie:

andnbsp; - PLL Slave-modus (BICK-pin): 8kHz  48kHz

andnbsp; - PLL Slave-modus (MCKI-pin): 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

andnbsp; - PLL Master-modus: 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

andnbsp; - EXT Master/Slave-modus: 8kHz  48kHz (256fs), 8kHz  24kHz (512fs), 8kHz  12kHz (1024fs)

3. PLL-ingangsklok:

andnbsp; - MCKI-pin: 27MHz, 26MHz, 24MHz, 19.2MHz, 13.5MHz, 13MHz, 12.288MHz, 12MHz, 11.2896MHz

andnbsp; - BICK-pin: 32fs/64fs

4. Master/Slave-modus

5. Audio-interfaceformaat: MSB First, 2's complement - 24/16-bit MSB justified, 24/16-bit I2S, TDM-modus

6. P I/F: 3-draads seriële besturing of I2C-bus (versie 1.0, 400kHz-modus)

7. Voeding:

andnbsp; - AVDD: 2.4 ~ 3.6V

andnbsp; - DVDD: 1.6 ~ 1.98V

andnbsp; - TVDD: 1.6 of (DVDD-0.2) ~ 3.6V

8. Stroomverbruik: 9.0mA (EXT Slave-modus)

9. Ta = 30  85C

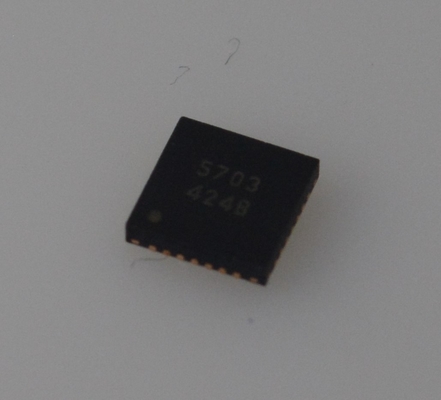

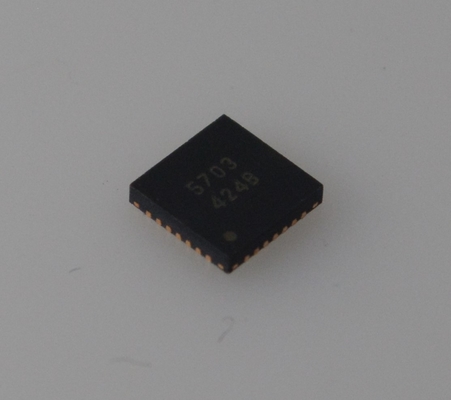

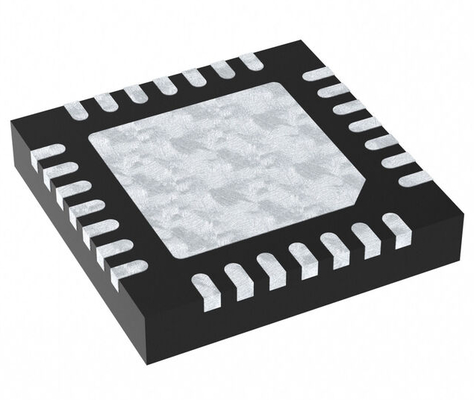

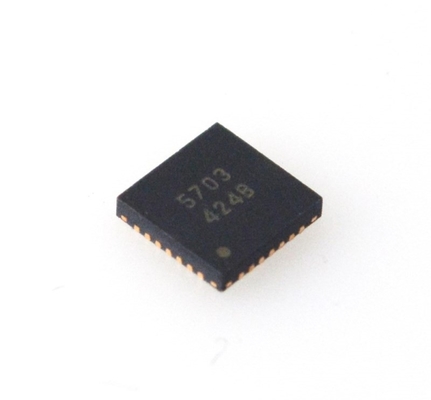

10. Behuizing: 28-pins QFN (4mm x 4mm, 0.4mm pitch)

andnbsp;

BESCHRIJVING

De AK5703 is een 4-kanaals 24-bits A/D-converter met programmeerbare microfoonversterkers en ALC (Automatic Level Control)-circuit. Het is ontworpen voor consumententoepassingen met microfoonarrays. Een geïntegreerde PLL werkt met een breed scala aan klokken, wat een hoge ontwerpvrijheid mogelijk maakt. Microfoonvoedingsuitgangen zijn inbegrepen voor het voorspannen van externe microfoons. Een breed dynamisch bereik wordt bereikt, van 83dB met een microfoongain-instelling van +30dB. De AK5703 is verpakt in een ruimtebesparende 28-pins QFN-behuizing.

andnbsp;

TOEPASSINGEN

Professionele audio-apparatuur

Opnameapparaten (draagbare recorders, digitale audiorecorders)

Microfoonarrays (conferentiesystemen, spraakherkenningsapparaten)

Mixers enamp; audio-interfaces (USB/Case audio-apparatuur

consumer audio-producten

High-end hoofdtelefoons/USB-microfoons (gaming, live streaming, contentcreatie)

Slimme luidsprekers (hoge-getrouwheids spraakopname)

Draagbare muziekspelers (Hi-Res audio-ondersteuning)

Spraakinteractie enamp; IoT-apparaten

Slimme thuissystemen (spraakassistenten, slimme hubs)

In-car spraaksystemen (ruisonderdrukking, verre-veld-opname)

Draadloze microfoons (karaokemicrofoons, streamingmicrofoons)

Omroep- enamp; conferentiesystemen

Conferentiemicrofoons (omnidirectionele/directionele opname)

Opname van omroepkwaliteit (podcasting, radio)
