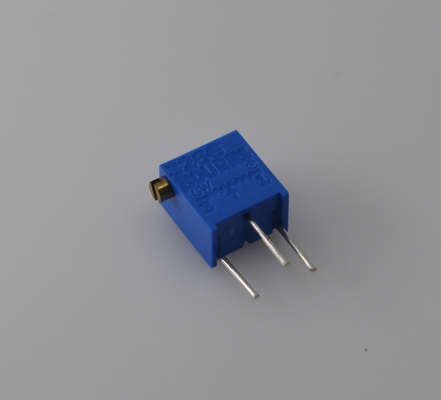

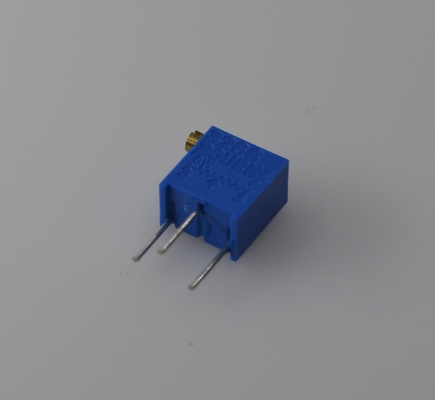

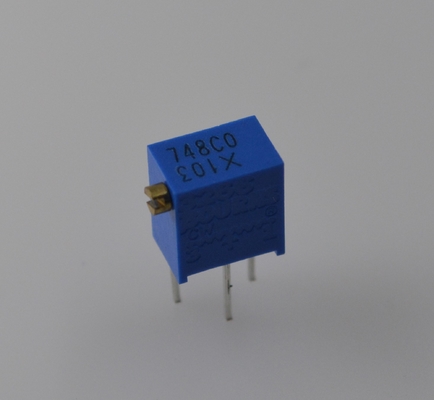

3266X-1-103LF 10KΩ Trimpot 1/4W Vermogen 300V Rating ±10% Tolerantie Cermet Constructie PC-montage Betrouwbare Afstelling voor Precisie Circuits

3266X-1-103LF 10KΩ Trimpot 1/4W Vermogen 300V Rating ±10% Tolerantie Cermet Constructie PC Mount Betrouwbare Afstelling voor Precisie Circuits

Kenmerken

■ Multiturn / Cermet / Industrieel / Afgedicht

■ Standoffs maken grondige reiniging van de printplaat mogelijk

■ Tape- en reelverpakking beschikbaar

■ RoHS-conforme* versie beschikbaar

BESCHRIJVING

Elektrische Eigenschappen

Standaard Weerstandsbereik .........................10 ohm tot 1 megohm (zie standaard weerstandstabel)

Weerstandstolerantie .............±10 % std.

Absolute Minimum Weerstand .............................1 % of 2 ohm max. (wat het grootst is)

Contactweerstand Variatie ..........................3.0 % of 3 ohm max. (wat het grootst is)

Instelbaarheid Spanningdeler ........................±0.02 %

Rheostaat ..................................±0.05 %

Resolutie.....................................Oneindig Isolatie

Weerstand ...............500 VDC 1.000 megohm min.

Diëlektrische Sterkte Zeeniveau ...............................600 VAC 80.000

Voeten ............................250 VAC Effectieve Slag ..................12 slagen nom.

Omgevingseigenschappen

Vermogen (300 volt max.) 70 °C .....................................0.25 watt

125 °C ........................................0 watt

Temperatuurbereik ....-55 °C tot +125 °C

Temperatuurcoëfficiënt ....±100 PPM/°C

Afdichtingstest ........................................85 °C

Vochtigheid.........MIL-STD-202 Methode 103

96 uur (2 % ΔTR, 10 Megohm IR)

Trillingen .......30 G (1 % ΔTR; 1 % ΔVR)

Schok..........100 G (1 % ΔTR; 1 % ΔVR)

Belastingsduur ....1.000 uur 0.25 watt 70 °C (3 % ΔTR; 3 % CRV)

Rotatielevensduur.........................200 cycli (4 % ΔTR; 3 % of 3 ohm, wat het grootst is, CRV)

Fysische Eigenschappen

Draaimoment..............................3.0 oz-in.

max. Mechanische Stops ..................Wisser draait stationair

Aansluitingen ........................Soldeerbare pinnen

Gewicht ......................................0.015 oz.

Markering ..........Fabrikant’s handelsmerk, weerstandscode, bedradingsschema, datumcode, modelnummer en stijl van de fabrikant

Wisser ................50 % (Actuele TR) ±10 %

Ontvlambaarheid ...........................U.L. 94V-0

Standaard Verpakking ......50 stuks per buis

Afstelhulpmiddel ...............................H-90

Toepassingen

Industriële Elektronica
PLC-besturingskaart parameterkalibratie

Sensor signaalconditioneringscircuits
Industriële instrument nulpuntafstelling

Consumentenelektronica
Audio-apparatuur toon/volume fijnafstelling

Parameterinstelling van de besturingskaart van huishoudelijke apparaten

Helderheidsregeling van LED-verlichting

Communicatieapparatuur
RF-circuitmatching van basisstations

Signaalniveau-aanpassing van netwerkapparaten

Test & Meting
Kalibratie van laboratoriumtestapparatuur

Aanpassing van oscilloscoopsondecompensatie

Automotive Elektronica
Afstemming van entertainmentsystemen in voertuigen

Parameterinstelling van de carrosseriebesturingsmodule
