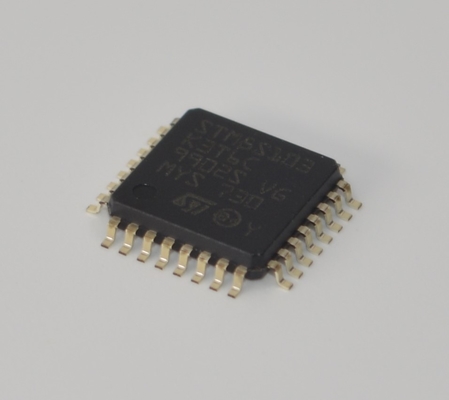

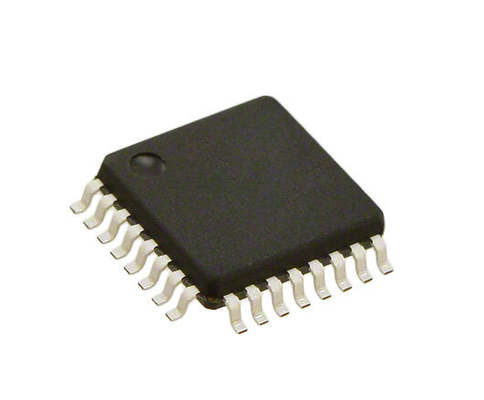

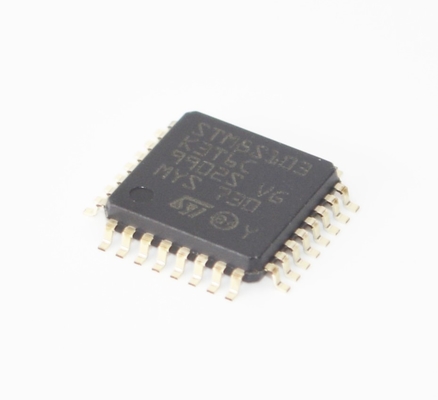

STM8S103K3T6C 8-bit MCU 16MHz 8KB Flash 1KB RAM 10-bit ADC 3 Timers UART/SPI/I2C 2.95-5.5V 20-pin TSSOP

STM8S103K3T6C 8-bit MCU 16MHz 8KB Flash 1KB RAM 10-bit ADC 3 Timers UART/SPI/I2C 2.95-5.5V 20-pin TSSOP

ennbsp

Kenmerken

Kern

andbull; 16 MHz geavanceerde STM8-kern met Harvard-architectuur en 3-stage pipeline

enbull; uitgebreide instructieset

Herinneringen

enbull; Programmemory: 8 Kbyte Flash; gegevensbewaring 20 jaar bij 55°C na 10 kcyclus

enbull; Geheugen: 640 byte EEPROM; duurzaamheid 300 kcycle

enbull; RAM: 1 Kbyte

Clock, reset en supply management

en bull; werkspanning van 2,95 tot 5,5 V

enbull; Flexible klokregeling, 4 hoofdklokbronnen

ennbsp; enndash; Low power crystal resonator oscillator

Externe klokinvoer

Interne, door de gebruiker aan te passen 16 MHz RC

Intern laag vermogen 128 kHz RC

enbull; Clock beveiligingssysteem met horloge monitor

en bull; Energiebeheer:

ennbsp; enndash; Low-power modes (wait, active-halt, halt)

ennbsp; enndash; afschakeling van perifere klokken afzonderlijk

enbull; Permanent actief, laag verbruik aan- en uitschakelen

Onderbroken beheer

Andbull; genestelde onderbrekingscontroller met 32 onderbrekingen

enbull; tot 27 externe onderbrekingen op 6 vectoren

Timers

enbull; geavanceerde controle timer: 16-bit, 4 CAPCOM-kanalen, 3 complementaire uitgangen, dead-time-invoeging en flexibele synchronisatie

andbull; 16-bits timer voor algemeen gebruik, met 3 CAPCOM-kanalen (IC, OC of PWM)

andbull; 8-bits basistimer met 8-bits prescaler

enbull; automatische wekker

enbull; raamwachthond en onafhankelijke wachthondtimers

Communicatie-interfaces

andbull; UART met klokuitgang voor synchrone werking, SmartCard, IrDA, LIN master mode

andbull; SPI-interface tot 8 Mbit/s

andbull; I2C-interface tot 400 kbit/s

Analoog-digitale converter (ADC)

andbull; 10-bit, andplusmn;1 LSB ADC met maximaal 5 multiplexkanalen, scanmodus en analoge waakhond

I/O

enbull; maximaal 28 I/O's op een 32-pin pakket met inbegrip van 21 high sink outputs

enbull; zeer robuust I/O-ontwerp, immuun voor stroominspuiting

Unieke identificatie

enbull; 96-bits unieke sleutel voor elk apparaat

ennbsp

Beschrijving

De STM8S103F2/x3 8-bits microcontrollers bieden 8 Kbyte Flash programma geheugen, plus geïntegreerde true data EEPROM.De STM8S microcontroller familie referentiehandboek (RM0016) verwijst naar apparaten in deze familie als low-densityDe volgende voordelen zijn: prestaties, robuustheid en lagere systeemkosten.

De prestaties en de robuustheid van het apparaat worden gewaarborgd door geavanceerde kern- en randapparatuur die zijn vervaardigd met de nieuwste technologie, een klokfrequentie van 16 MHz, robuuste I/O's,onafhankelijke wachthonden met een afzonderlijke klokbron, en een beveiligingssysteem voor klokken.

De kosten van het systeem worden verlaagd dankzij een geïntegreerde EEPROM voor echte gegevens voor maximaal 300 k schrijf-/wisselcycli en een hoog niveau van systeemintegratie met interne klokoscillatoren.Watchdog en brown-out reset.

Er is volledige documentatie beschikbaar en een ruime keuze aan ontwikkelingsinstrumenten.

ennbsp

Inlichtingen

ennbsp

Tekening

ennbsp

ennbsp

ennbsp

Ons voordeel:

• Hoogwaardige producten --- onze aanbiedingen zijn 100% nieuw en origineel, ROHS
• Concurrerende prijs --- goede aankoopkanalen met een goede prijs.
• Professionele service --- strenge kwaliteitscontroles voor verzending en perfecte naverkoopservice na aankoop.
• Voldoende voorraad. Met de steun van ons sterke inkoopteam.
• Snelle levering --- we zullen de goederen binnen 1-3 werkdagen verzenden nadat de betaling is bevestigd.
