STM8S103K3T6C 8-bit MCU met 8KB Flash 1KB RAM 16MHz Snelheid 10-bit ADC 4 Timers UART/SPI/I2C 2.95V-5.5V Range and 20-Pin TSSOP Package

STM8S103K3T6C 8-Bit MCU met 8KB Flash 1KB RAM 16MHz Snelheid 10-bit ADC 4 Timers UART/SPI/I2C 2.95V-5.5V Bereik and 20-Pin TSSOP Pakket

andnbsp;

Kenmerken

Kern

andbull; 16 MHz geavanceerde STM8-kern met Harvard-architectuur en 3-traps pipeline

andbull; Uitgebreide instructieset

Geheugens

andbull; Programmageheugen: 8 Kbyte Flash; gegevensbehoud 20 jaar bij 55 anddeg;C na 10 kcycli

andbull; Gegevensgeheugen: 640 byte echte data EEPROM; duurzaamheid 300 kcycli

andbull; RAM: 1 Kbyte

Klok-, reset- en voedingsbeheer

andbull; 2,95 tot 5,5 V bedrijfsspanning

andbull; Flexibele klokregeling, 4 master klokbronnen

andnbsp; andndash; Laagvermogen kristalresonatoroscillator

andnbsp; andndash; Externe klokingang

andnbsp; andndash; Interne, door de gebruiker te trimmen 16 MHz RC

andnbsp; andndash; Interne laagvermogen 128 kHz RC

andbull; Klokbeveiligingssysteem met klokmonitor

andbull; Energiebeheer:

andnbsp; andndash; Laagvermogenmodi (wachten, actieve-stop, stop)

andnbsp; andndash; Schakel perifere klokken individueel uit

andbull; Permanent actieve, laagverbruikende inschakel- en uitschakelreset

Interruptbeheer

andbull; Geneste interruptcontroller met 32 interrupts

andbull; Tot 27 externe interrupts op 6 vectoren

Timers

andbull; Geavanceerde besturingstimer: 16-bit, 4 CAPCOM-kanalen, 3 complementaire uitgangen, dead-time insertion en flexibele synchronisatie

andbull; 16-bit algemene doeltimer, met 3 CAPCOM-kanalen (IC, OC of PWM)

andbull; 8-bit basistimer met 8-bit prescaler

andbull; Auto wake-up timer

andbull; Window watchdog en onafhankelijke watchdog timers

Communicatie-interfaces

andbull; UART met klokuitgang voor synchrone werking, SmartCard, IrDA, LIN master-modus

andbull; SPI-interface tot 8 Mbit/s

andbull; I2C-interface tot 400 kbit/s

Analoog-naar-digitaal converter (ADC)

andbull; 10-bit, andplusmn;1 LSB ADC met maximaal 5 gemultiplexte kanalen, scanmodus en analoge watchdog

I/O's

andbull; Tot 28 I/O's op een 32-pins pakket, inclusief 21 high sink outputs

andbull; Zeer robuust I/O-ontwerp, immuun tegen stroominjectie

Unieke ID

andbull; 96-bit unieke sleutel voor elk apparaat

andnbsp;

Beschrijving

De STM8S103F2/x3 access line 8-bit microcontrollers bieden 8 Kbyte Flash programmageheugen, plus geïntegreerde echte data EEPROM. De STM8S microcontroller familie referentiehandleiding (RM0016) verwijst naar apparaten in deze familie als low-density. Ze bieden de volgende voordelen: prestaties, robuustheid en lagere systeemkosten.

Apparaatprestaties en robuustheid worden gegarandeerd door geavanceerde kern en randapparatuur gemaakt in een state-of-the-art technologie, een klokfrequentie van 16 MHz, robuuste I/O's, onafhankelijke watchdogs met afzonderlijke klokbron en een klokbeveiligingssysteem.

De systeemkosten worden verlaagd dankzij een geïntegreerde echte data EEPROM voor maximaal 300 k schrijf/wis cycli en een hoog systeemintegratieniveau met interne klokoscillatoren, watchdog en brown-out reset.

Volledige documentatie wordt aangeboden, evenals een brede keuze aan ontwikkeltools.

andnbsp;

INFORMATIE

andnbsp;

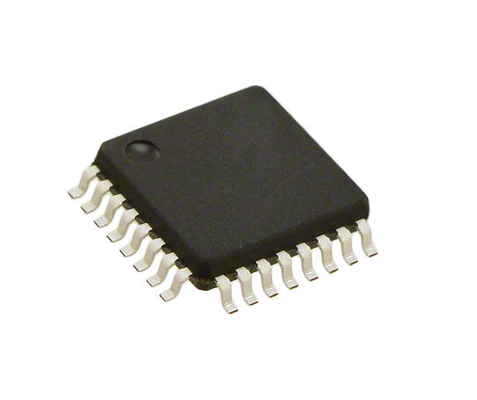

Tekening
