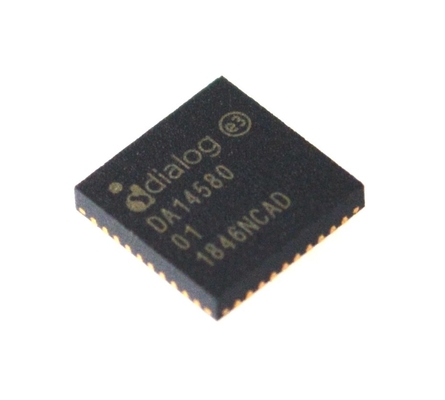

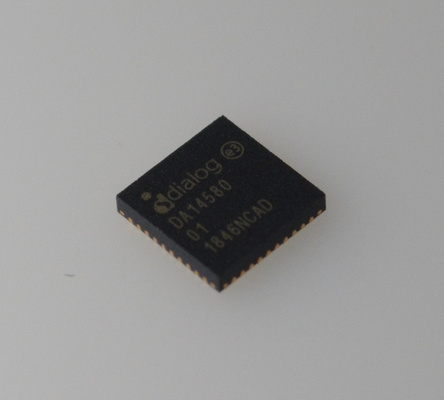

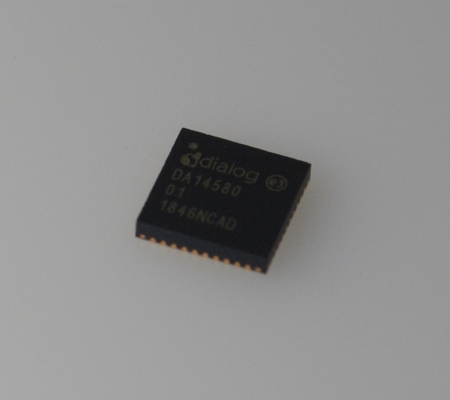

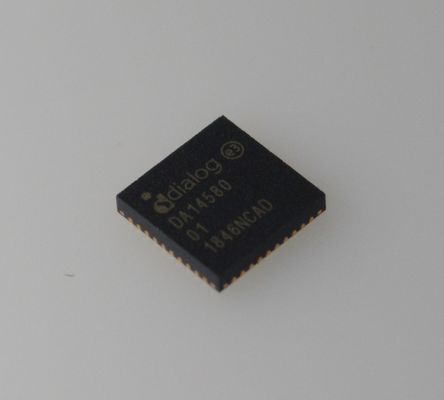

DA14580-01AT2 Bluetooth 5.0 SoC met Ultra-Low Power 2.5x2.5mm Grootte ARM Cortex-M0 Lang levensduur van de batterij Veiligheid Multi-Protocol and betaalbaar IoT-ontwerp

DA14580-01AT2 Bluetooth 5.0 SoC met Ultra-Low Power 2.5x2.5mm Formaat ARM Cortex-M0 Lange Batterijduur Beveiliging Multi-Protocol and Betaalbaar IoT Ontwerp

andnbsp;

Kenmerken

 Voldoet aan Bluetooth V4.2, ETSI EN 300 328 en EN 300 440 Klasse 2 (Europa), FCC CFR47 Part 15 (VS) en ARIB STD-T66 (Japan)

 Verwerkingskracht

andnbsp;  16MHz 32 bit ARM Cortex-M0 met SWD-interface

andnbsp;  Dedicated Link Layer Processor

andnbsp;  AES-128 bit encryptie Processor

 Geheugens

andnbsp;  32kB One-Time-Programmable (OTP) geheugen

andnbsp;  42kB Systeem SRAMandnbsp;

andnbsp;  84 kB ROM

andnbsp;  8 kB Retention SRAM

 Stroombeheer

andnbsp;  Geïntegreerde Buck/Boost DC-DC converter

andnbsp;  P0, P1, P2 en P3 poorten met 3.3 V tolerantie

andnbsp;  Eenvoudige ontkoppeling van slechts 4 voedingspinnen

andnbsp;  Ondersteunt knoopcel (typ. 3.0 V) en alkaline (typ. 1.5 V) batterijcellen

andnbsp;  10-bit ADC voor batterijspanningsmeting

 Digitaal gestuurde oscillatoren

andnbsp;  16MHz kristal (andplusmn;20 ppm max) en RC-oscillator

andnbsp;  32kHz kristal (andplusmn;50 ppm, andplusmn;500 ppm max) en RCX-oscillator

 Algemene doeleinden, Capture en Sleep timers

 Digitale interfaces

andnbsp;  Algemene doeleinden I/O's: 14 (WLCSP34 package), 24 (QFN40 package), 32 (QFN48 package)

andnbsp;  2 UART's met hardware flow control tot 1 MBd

andnbsp;  SPI+andtrade; interface

andnbsp;  I2C bus bij 100 kHz, 400 kHz

andnbsp;  3-assige Quadrature Decoder

 Analoge interfaces

andnbsp;  4-kanaals 10-bit ADC

 Radiozender/ontvanger

andnbsp;  Volledig geïntegreerde 2.4 GHz CMOS transceiver

andnbsp;  Enkele draad antenne: geen RF matching of RX/TX switching vereist

andnbsp;  Stroomverbruik bij VBAT3V: TX: 3.4 mA, RX: 3.7 mA (met ideale DC-DC)

andnbsp;  0dBm zendvermogen

andnbsp; -20 dBm uitgangsvermogen in andldquo;Near Field Modeandrdquo;

andnbsp; -93 dBm ontvangergevoeligheid

 Packages:

andnbsp;  WLCSP 34 pinnen, 2.436 mm x 2.436 mm

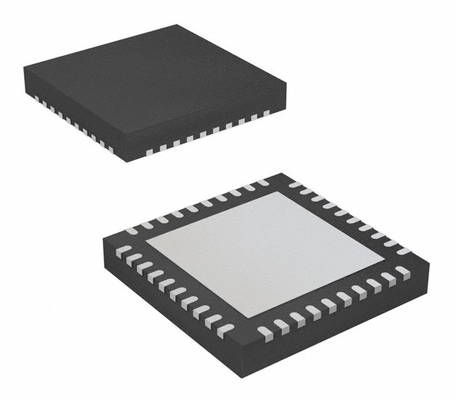

andnbsp;  QFN 40 pinnen, 5 mm x 5 mm

andnbsp;  QFN 48 pinnen, 6 mm x 6 mm

andnbsp;  KGD (wafer, dice)

andnbsp;

Algemene Beschrijving

De DA14580 geïntegreerde schakeling heeft een volledig geïntegreerde radiozender/ontvanger en baseband processor voor Blue toothandreg; low energy. Het kan worden gebruikt als een standalone applicatieprocessor of als een datapomp in gehoste sys tems.

De DA14580 ondersteunt een flexibele geheugenarchitectuur voor het opslaan van Bluetooth-profielen en aangepaste applicatiecode, die over the air (OTA) kan worden bijgewerkt. De gekwalificeerde Bluetooth low energy protocol stack is opgeslagen in een dedicated ROM. Alle software draait op de ARMandreg; Cortexandreg;-M0 processor via een eenvoudige scheduler.

De Bluetooth low energy firmware bevat de L2CAP servicelaagprotocollen, Security Manager (SM), Attribute Protocol (ATT), het Generic Attribute Profile (GATT) en het Generic Access Profile (GAP). Alle profielen die door de Bluetooth SIG zijn gepubliceerd, evenals aangepaste profielen, worden ondersteund.

De transceiver interfaceert direct met de antenne en voldoet volledig aan de Bluetooth 4.2-standaard. De DA14580 heeft dedicated hardware voor de Link Layer implementatie van Bluetooth low energy en interface controllers voor verbeterde connectiviteitsmogelijkheden.

andnbsp;

Systeemdiagram

andnbsp;

INFORMATIE

andnbsp;

Tekening
