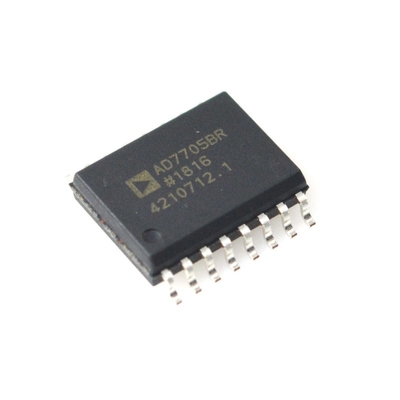

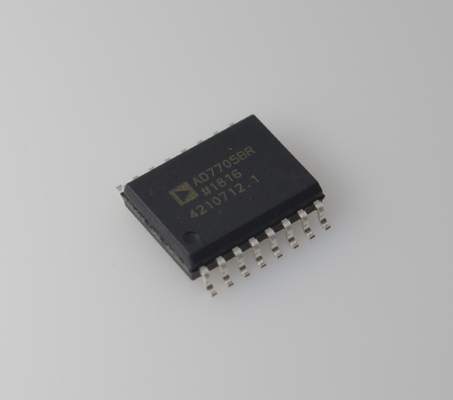

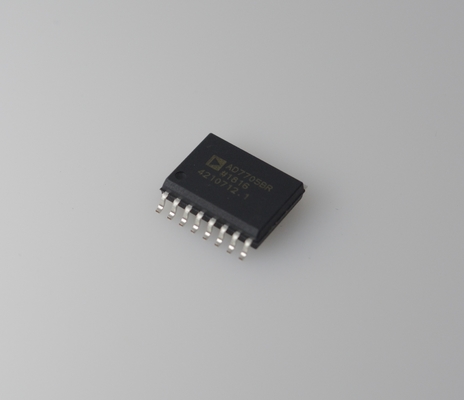

AD7705BRZ ADC 16-Bit Precisie Lage Ruis 3V/5V Werking On-Chip Filter SPI Interface Laag Vermogen -40°C tot +85°C Industrieel-Kwaliteit

AD7705BRZ ADC 16-Bit Precisie Lage Ruis 3V/5V Werking On-Chip Filter SPI Interface Laag Vermogen -40°C tot +85°C Industrieel

EIGENSCHAPPEN

AD7705: 2 volledig differentiële ingangskanaal ADCs

AD7706: 3 pseudo-differentiële ingangskanaal ADCs

  16 bits geen missende codes

  0,003% nonlineariteit

Programmeerbare versterkingsfront-end: versterkingen van 1 tot 128 3-draads seriële interface

  SPI®-, QSPI™-, MICROWIRE™- en DSP-compatibel

    Schmitt-triggeringang op SCLK

Mogelijkheid om de analoge ingang te bufferen

2,7 V tot 3,3 V of 4,75 V tot 5,25 V werking

Stroomverbruik 1 mW maximaal @ 3 V

Stand-by stroom 8 µA maximaal

16-pins PDIP, 16-pins SOIC en 16-pins TSSOP-behuizingen

ALGEMENE BESCHRIJVING

De AD7705/AD7706 zijn complete analoge front-ends voor laagfrequente meettoepassingen. Deze 2-/3-kanaals apparaten kunnen laag niveau ingangssignalen direct van een transducer accepteren en seriële digitale output produceren. De apparaten gebruiken een Σ-Δ conversietechniek om tot 16 bits prestaties zonder missende codes te realiseren. Het geselecteerde ingangssignaal wordt toegepast op een gepatenteerde, programmeerbare versterkingsfront-end gebaseerd op een analoge modulator. De output van de modulator wordt verwerkt door een on-chip digitaal filter. De eerste notch van dit digitale filter kan worden geprogrammeerd via een on-chip controleregister, waardoor de aanpassing van de filterafsnijding en de output update rate mogelijk is.

De AD7705/AD7706-apparaten werken op een enkele 2,7 V tot 3,3 V of 4,75 V tot 5,25 V voeding. De AD7705 heeft twee volledig differentiële analoge ingangskanalen; de AD7706 heeft drie pseudo-differentiële ingangskanalen.

Beide apparaten hebben een differentiële referentie-ingang. Ingangssignaalbereiken van 0 mV tot 20 mV tot 0 V tot 2,5 V kunnen op beide apparaten worden opgenomen bij gebruik met een VDD van 5 V en een referentie van 2,5 V. Ze kunnen ook bipolaire ingangssignaalbereiken van ±20 mV tot ±2,5 V aan, die worden gerefereerd aan de AIN(-) ingangen op de AD7705 en aan de COMMON ingang op de AD7706.

De AD7705/AD7706-apparaten, met een 3 V voeding en een 1,225 V referentie, kunnen unipolaire ingangssignaalbereiken van 0 mV tot 10 mV tot 0 V tot 1,225 V aan. De apparaten kunnen bipolaire ingangsbereiken van ±10 mV tot ±1,225 V accepteren. Daarom voeren de AD7705/AD7706-apparaten alle signaalconditionering en conversie uit voor een 2-kanaals of 3-kanaals systeem.

De AD7705/AD7706 zijn ideaal voor gebruik in slimme, microcontroller- of DSP-gebaseerde systemen. De apparaten hebben een seriële interface die kan worden geconfigureerd voor 3-draads werking. Versterkingsinstellingen, signaalpolariteit en update rate selectie kunnen in software worden geconfigureerd met behulp van de seriële ingangspoort. De onderdelen bevatten zelfkalibratie- en systeemkalibratieopties om versterkings- en offsetfouten op het onderdeel zelf of in het systeem te elimineren. CMOS-constructie zorgt voor een zeer laag stroomverbruik en de power-down modus vermindert het stand-by stroomverbruik tot 20 µW typ.

Deze onderdelen zijn verkrijgbaar in een 16-pins, brede behuizing (0,3 inch), plastic dual in-line package (DIP); een 16-pins, brede behuizing (0,3 inch), standaard small outline (SOIC) behuizing; en een low profile, 16-pins, thin shrink small outline package (TSSOP).

Toepassingen

Industriële procesbesturing
Signaalconditionering voor druk/temperatuur/stroomsensoren

4-20mA stroomlusmeting.
Analoge ingangsmodules voor PLC-systemen
Medische & Gezondheidsapparaten
Draagbare medische instrumenten (glucometers, bloeddrukmeters)

Bio-elektrische signaalacquisitie (EEG/ECG)

Slimme instrumentatie
Hoge precisie elektronische weegschalen (0,01 g resolutie)

Laboratoriumanalyseapparatuur
Gasdetectoren
Consumentenelektronica
Hoge-end slimme huissensoren
Fitnessapparatuur biometrische monitoring
Automotive-elektronica
Batterijbeheersysteem (BMS) spanningsbewaking
Motorparameteracquisitie

INFORMATIE

Tekening
