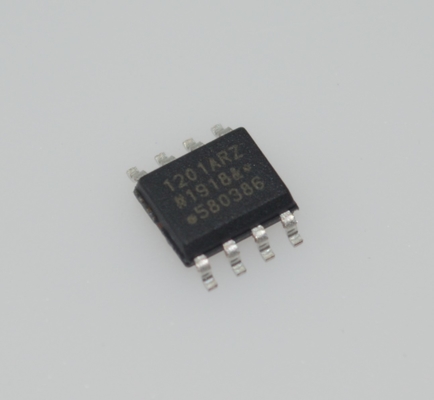

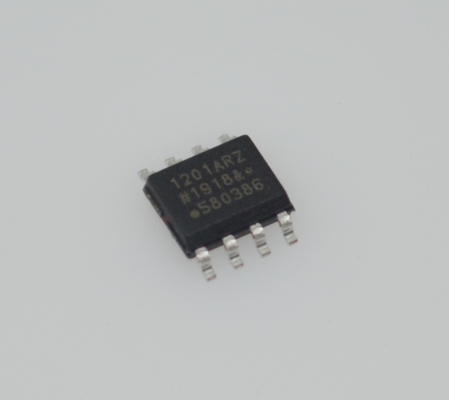

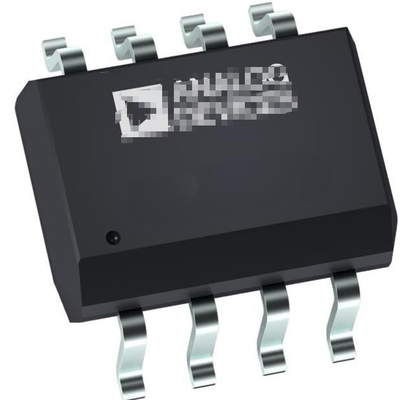

ADUM1201ARZ 2-kanaals digitale isolator met 2,5 kV isolatie Hoge snelheid 150 Mbps Laag vermogen Brede temperatuur (-40°C tot +105°C) 15 kV/μs CMTI 3V-5,5V Voeding RoHS-conform

ADUM1201ARZ 2-kanaals digitale isolator met 2,5 kV isolatie High-Speed 150 Mbps Laag Vermogen Brede Temp (-40°C tot +105°C) 15 kV/µs CMTI 3V-5.5V Voeding RoHS-conform

KENMERKEN

Smalle behuizing, RoHS-conform, SOIC 8-pins behuizing Laag stroomverbruik

  5 V werking

    1,1 mA per kanaal maximaal bij 0 Mbps tot 2 Mbps

    3,7 mA per kanaal maximaal bij 10 Mbps

    8,2 mA per kanaal maximaal bij 25 Mbps

  3 V werking

    0,8 mA per kanaal maximaal bij 0 Mbps tot 2 Mbps

    2,2 mA per kanaal maximaal bij 10 Mbps

    4,8 mA per kanaal maximaal bij 25 Mbps

Bidirectionele communicatie

3 V/5 V niveauvertaling

Hoge temperatuur werking: 125°C

Hoge datasnelheid: dc tot 25 Mbps (NRZ)

Nauwkeurige timing kenmerken

  3 ns maximale pulsbreedte vervorming

  3 ns maximale kanaal-naar-kanaal matching

Hoge common-mode transient immunity: >25 kV/µs

Veiligheids- en regelgevingsgoedkeuringen

  UL-erkenning

    2500 V rms gedurende 1 minuut per UL 1577

  CSA Component Acceptance Notice 5A

  VDE-conformiteitscertificaat

    DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

    VIORM = 560 V piek

Gekwalificeerd voor automotive toepassingen

TOEPASSINGEN

Kritische multichannel isolatie voor afmetingen

SPI-interface/data converter isolatie

RS-232/RS-422/RS-485 transceiver isolatie

Digitale veldbus isolatie

Hybride elektrische voertuigen, batterijmonitor en motoraandrijving

ALGEMENE BESCHRIJVING

De ADuM1200/ADuM12011 zijn dual-channel digitale isolatoren gebaseerd op de Analog Devices, Inc., iCoupler® technologie. Door high-speed CMOS en monolithische transformator technologieën te combineren, bieden deze isolatiecomponenten uitstekende prestatie-eigenschappen die superieur zijn aan alternatieven, zoals optocouplers.

Door het vermijden van het gebruik van LED's en fotodioden, verwijderen iCoupler-apparaten de ontwerpproblemen die vaak geassocieerd worden met optocouplers.

De typische optocoupler-zorgen met betrekking tot onzekere stroomoverdrachtsverhoudingen, niet-lineaire overdrachtsfuncties en temperatuur- en levensduureffecten worden geëlimineerd met de eenvoudige iCoupler digitale interfaces en stabiele prestatie-eigenschappen. De behoefte aan externe drivers en andere discrete componenten wordt geëlimineerd met deze iCoupler-producten. Bovendien verbruiken iCoupler-apparaten een tiende tot een zesde van het vermogen van optocouplers bij vergelijkbare signaaldatasnelheden.

De ADuM1200/ADuM1201 isolatoren bieden twee onafhankelijke isolatiekanalen in een verscheidenheid aan kanaalconfiguraties en datasnelheden (zie de Bestelgids). Beide apparaten werken met de voedingsspanning aan beide zijden variërend van 2,7 V tot 5,5 V, wat compatibiliteit biedt met systemen met lagere spanningen en ook een spanningsvertalingsfunctionaliteit over de isolatiebarrière mogelijk maakt. Bovendien bieden de ADuM1200/ADuM1201 een lage pulsbreedtevervorming (<3 ns voor CR-kwaliteit) en nauwkeurige kanaal-naar-kanaal matching (<3 ns voor CR-kwaliteit). In tegenstelling tot andere optocoupler-alternatieven, hebben de ADuM1200/ADuM1201 isolatoren een gepatenteerde vernieuwingsfunctie die dc-correctheid garandeert bij afwezigheid van input logische overgangen en tijdens het opstarten/uitschakelen.

De ADuM1200W en ADuM1201W zijn automotive-kwaliteit versies die gekwalificeerd zijn voor 125°C werking. Zie de sectie Automotive Products voor meer informatie.

INFORMATIE

Tekening
