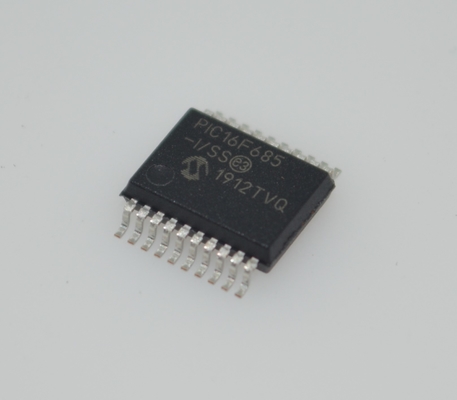

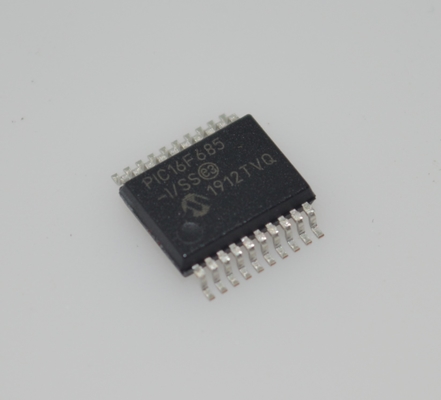

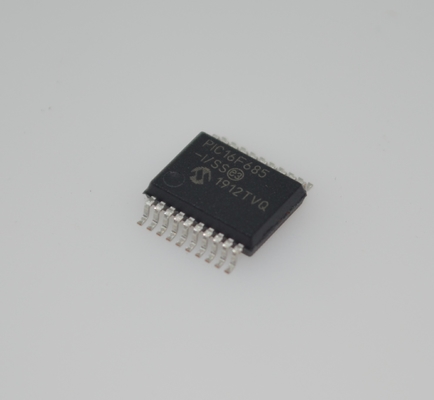

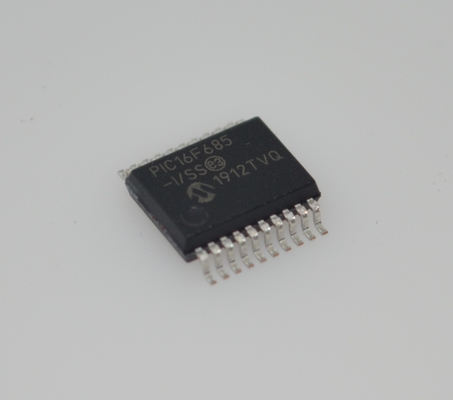

PIC16F685-I/SS 8-bits Flash MCU 20MHz Snelheid 3.5KB Geheugen 256B EEPROM 12x10-bit ADC 25 I/O Pins Breed 2.0-5.5V Bereik Industrieel -40°C tot +85°C SSOP-20 Pakket voor Embedded Control

PIC16F685-I/SS 8-bit Flash MCU 20MHz Snelheid 3.5KB Geheugen 256B EEPROM 12x10-bit ADC 25 I/O Pinnen Breed 2.0-5.5V Bereik Industrieel -40anddeg;C tot +85anddeg;C SSOP-20 Pakket voor Embedded Control

andnbsp;

High-Performance RiSC CPU

Slechts 35 Instructies om te Leren:

andnbsp;-Alle single-cycle instructies behalve branches

Werksnelheid:
andnbsp;-DC-20 MHz oscillator/klok input

andnbsp;-DC-200 ns instructiecyclus

Interrupt Mogelijkheid

8-Niveau Diepe Hardware Stack

Directe, indirecte en Relatieve Adresmodi

andnbsp;

Speciale Microcontroller Functies

Precisie Interne Oscillator:

andnbsp; Fabrieksgekalibreerd tot + 1%

andnbsp; Software selecteerbaar frequentiebereik van 8 MHz tot 32 kHz
andnbsp; Software instelbaar

andnbsp; Two-Speed Start-up modus

andnbsp; Kristal fail detectie voor kritieke toepassingen

andnbsp; Klokmodus omschakeling tijdens werking voor energiebesparing

Energiebesparende Slaapmodus

Breed Werkspanning Bereik (2.0V-5.5V)

Industrieel en Uitgebreid Temperatuurbereik

Power-on Reset (POR)

Power-up Timer (PWRTE) en Oscillator Start-up Timer (OST)

Brown-out Reset (BOR) met Software Control Optie

Verbeterde Laag-Stroom Watchdog Timer (WDT) met On-Chip Oscillator (Software selecteerbaar nominaal 268 Seconden met Volledige Prescaler) met Software Inschakeling

Gemultiplexte Master Clear/input Pin

Programmeerbare Code Bescherming

Hoge Uithoudingsvermogen Flash/EEPROM Cel:

andnbsp; 100.000 schrijf Flash uithoudingsvermogen

andnbsp; 1.000.000 schrijf EEPROM uithoudingsvermogen

andnbsp; Flash/Data EEPROM retentie: >40 jaar

Verbeterde USART Module:

andnbsp; Ondersteunt RS-485, RS-232 en LIN 2.0

andnbsp; Auto-Baud Detect

andnbsp; Auto-wake-up op Start bit

andnbsp;

Laag-Stroom Functies
Stand-by Stroom:

andnbsp; 50 nA @ 2.0V, typisch

Werkstroom:

andnbsp; 11 andmu;A @ 32 kHz, 2.0V, typisch

andnbsp; 220 andmu;A @ 4 MHz, 2.0V, typisch

Watchdog Timer Stroom:

andnbsp; -<1 andmu;A @ 2.0V, typisch

andnbsp;

Perifere Functies

17 1/0 Pinnen en 1 Alleen-Input Pin:

andnbsp; Hoge stroombron/sink voor directe LED-aandrijving

andnbsp; Interrupt-on-Change pin

andnbsp; Individueel programmeerbare zwakke pull-ups

andnbsp; Ultra Laag-Stroom Wake-up (ULPWU)

Analoge Comparator Module met:

andnbsp; Twee analoge comparatoren

andnbsp; Programmeerbare on-chip spanningsreferentie (CVREF) module (% van VDD)

andnbsp; Comparator inputs en outputs extern toegankelijk
andnbsp; SR Latch modus
andnbsp; Timer 1 Gate Sync Latch
andnbsp; Vaste 0.6V VREF

A/D Converter:
andnbsp; 10-bit resolutie en 12 kanalen

Timer0: 8-Bit Timer/Teller met 8-Bit Programmeerbare Prescaler

Verbeterde Timer1:

andnbsp; 16-bit timer/teller met prescaler

andnbsp; Externe Timer1 Gate (tel inschakelen)

andnbsp; Optie om OSC1 en OSC2 in LP modus te gebruiken als Timer1 oscillator als lNTOSC modus geselecteerd
Timer2: 8-Bit Timer/Teller met 8-Bit Periode Register, Prescaler en Postscaler

Verbeterde Capture, Compare, PWM+ Module:

andnbsp; 16-bit Capture, max resolutie 12.5 ns

andnbsp; Compare, max resolutie 200 ns

andnbsp; 10-bit PWM met 1, 2 of 4 output kanalen, programmeerbare "dode tijd", max frequentie 20 kHZ
andnbsp; PWM output stuurcontrole

Synchrone Seriële Poort (SSP):

andnbsp; SPl modus (Master en Slave)

andnbsp;

INFORMATIE

andnbsp;

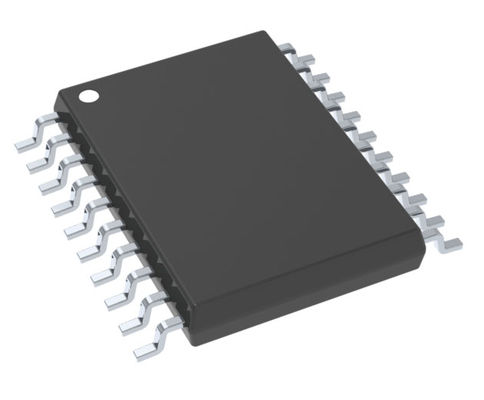

Tekening
