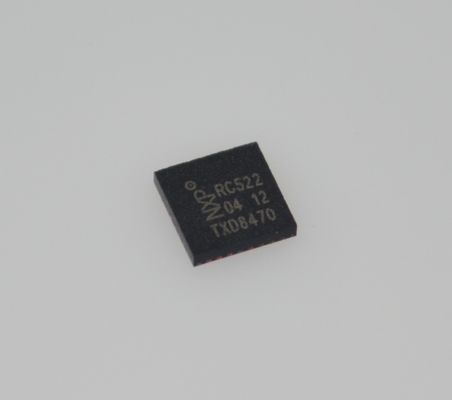

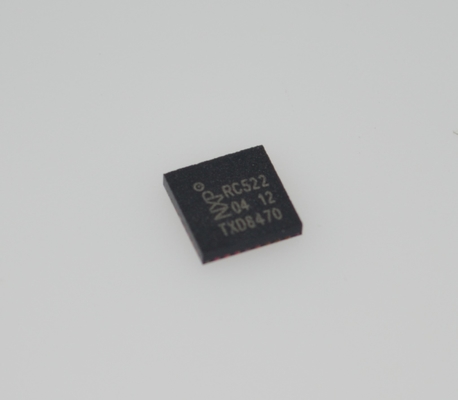

MFRC52202HN1 13,56 MHz RFID/NFC-lezer IC met ISO 14443A/MIFARE-ondersteuning SPI/I2C/UART-interfaces, 10 cm bereik, energiebesparende modus, anti-botsing en compact HVQFN32-pakket voor beveiligde toegangssystemen

MFRC52202HN1 13.56MHz RFID/NFC Reader IC met ISO 14443A/MIFARE Support SPI/I2C/UART Interfaces, 10cm bereik, Low Power Mode Anti-Collision en Compact HVQFN32 Package voor beveiligde toegangssystemen

Kenmerken en voordelen

¢ sterk geïntegreerde analoge circuits voor demodulatie en decodering van reacties

- Buffered output drivers voor het aansluiten van een antenne met het minimum aantal externe componenten

Ondersteunt ISO/IEC 14443 A/MIFARE en NTAG

¢ Typische bedieningsafstand in lees/schrijfstand tot 50 mm, afhankelijk van de grootte en afstemming van de antenne

Ondersteunt MF1xxS20, MF1xxS70 en MF1xxS50 encryptie in lees/schrijf modus

Ondersteunt ISO/IEC 14443 Een hogere overdrachtssnelheid tot 848 kBd

¢ Ondersteunt MFIN/MFOUT

️ Aanvullende interne stroomvoorziening voor de smartcard-IC die via MFIN/MFOUT is aangesloten

Ondersteunde hostinterfaces

¢SPI tot 10 Mbit/s

¢ I2C-businterface tot 400 kBd in snelle modus, tot 3400 kBd in hogesnelheidsmodus

¢RS232 Seriële UART tot 1228,8 kBd, met spanningsniveaus afhankelijk van de spanningstoevoer van de pin

FIFO buffer verwerkt 64 byte verzenden en ontvangen

Flexibel onderbrekingsmodus

Hard reset met lage stroomfunctie

Programmeerbare timer

️ Interne oscillator voor aansluiting op een kwartskristal van 27,12 MHz

¥ 2,5 V tot 3,3 V stroomvoorziening

¢ CRC-coprocessor

Programmeerbare I/O-pinnen

 Interne zelfcontrole

Inleiding

Verschillen tussen versie 1.0 en 2.0

De MFRC522 is verkrijgbaar in twee versies:

• MFRC52201HN1, hierna weergave 1.0 genoemd, en

• MFRC52202HN1, hierna weergave 2 genoemd.0.

De MFRC522 versie 2.0 is volledig compatibel met versie 1.0 en biedt bovendien de volgende functies en verbeteringen:

• Verhoogde stabiliteit van de IC-lezer onder ruwe omstandigheden

• Een extra timer prescaler, zie rubriek 8.5.

• Een gecorrigeerde CRC-behandeling wanneer RX Multiple is ingesteld op 1

Deze versie van het gegevensblad omvat beide versies van de MFRC522 en beschrijft de verschillen tussen de versies, indien van toepassing.

Algemene beschrijving

De MFRC522 is een zeer geïntegreerde lezer/schrijver IC voor contactloze communicatie bij 13,56 MHz. De MFRC522 lezer ondersteunt ISO/IEC 14443 A/MIFARE en NTAG.De interne zender van de MFRC522 is in staat om een lezer/schrijver-antenne aan te sturen die is ontworpen om te communiceren met ISO/IEC 14443 A/MIFARE-kaarten en transponders zonder extra actieve circuitsDe ontvangermodule biedt een robuuste en efficiënte implementatie voor demodulatie en decodering van signalen van ISO/IEC 14443 A/MIFARE-compatibele kaarten en transponders.De digitale module beheert de volledige ISO/IEC 14443 A-functionaliteit voor framing en foutdetectie (pariteit en CRC)De MFRC522 ondersteunt MF1xxS20, MF1xxS70 en MF1xxS50 producten. De MFRC522 ondersteunt contactloze communicatie en gebruikt MIFARE hogere overdrachtssnelheden tot 848 kBd in beide richtingen.
