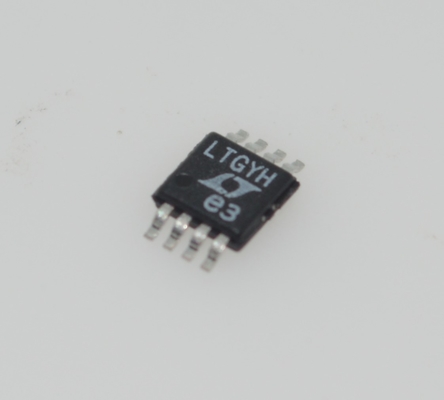

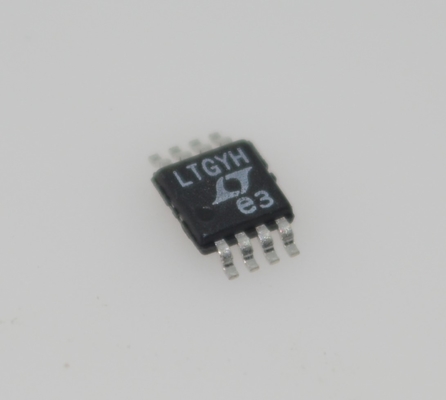

LT6657AHMS8-5 Precisie 5V Spanningsreferentie met Ultra-Lage 2ppm/°C Drift 0,05% Initiële Nauwkeurigheid 10mA Uitgang Brede 2,7V-36V Voeding Lage Ruis en MSOP-8 Behuizing voor High-End Toepassingen

LT6657AHMS8-5 Precision 5V Spanningsreferentie met Ultra-Low 2ppm/°C Drift 0,05% Aanvankelijke nauwkeurigheid 10mA Uitgang Breed 2.7V-36V Voeding Lage geluid en MSOP-8 Pakket voor high-end toepassingen

Fragmenten

Laag driften

A-kwaliteit: maximaal 1,5 ppm/°C

B-klasse: maximaal 3 ppm/°C

Laag geluid:

0.5ppmP-P (0,1 Hz tot 10 Hz)

0.8ppmRMS (10Hz tot 1kHz)

Breed voedingsbereik tot 40 V

Bronnen en putten 10mA Min

Lijnregeling: 0,2 ppm/V

Beperking van de belasting: 2 μV/mA

Bescherming van de omgekeerde aanvoer

Omgekeerde uitgangsbescherming

Afsluiting op laag vermogen: < 4 μA max.

1.5V Min-toevoer voor optie 1.25V

Thermische bescherming

Kan in shuntmodus werken

Configureerbaar als negatieve referentie

Beschikbare uitgangsspanningsopties: 1.25V, 2.5V, 3V, 4.096V, 5V

MSOP-8-pakket

Toepassingen

Hoogtemperatuurindustrie

Systemen voor het verkrijgen van gegevens met hoge resolutie

Instrumenten en procescontrole

Automobiele controle en monitoring

Medische apparatuur

Referenties voor shunt- en negatieve spanning

Beschrijving

De LT®6657 is een precisie-spanningsreferentie die robuuste werkingskenmerken combineert met extreem lage drift en laag geluid.deze bandgap-referentie bereikt 1Het biedt ook 0,5ppmP-P-geluid en zeer lage temperatuur cyclus hysteresis.

De LT6657 is een referentie met een lage uitval die kan worden aangedreven vanaf slechts 50mV boven de uitgangsspanning, tot 40V.De buffered output ondersteunt ±10mA van de output drive met een lage uitgangsimpedantie en precieze belastingregulatieDe hoge capaciteit van de gootsteenstroom maakt het mogelijk om als negatieve spanningsreferentie te werken met dezelfde nauwkeurigheid als een positieve referentie.en bevat stroombescherming bij kortsluiting van de uitgang en thermische afsluiting bij overbelastingEen uitschakeling is inbegrepen om de stroom te verminderen en tegelijkertijd een snelle aanschakeling mogelijk te maken.

De LT6657 is volledig gespecificeerd voor het temperatuurbereik van ¥40°C tot 125°C. Het is verkrijgbaar in het 8-lead MSOP-pakket.

Inlichtingen

Tekening

suggereert dat in een reeks metingen van de uitgangsspanning van 10 seconden ten minste de helft van de waarnemingen een piek-tot-piekwaarde moet hebben die onder dit getal ligt.5 maatregelen minder dan 0Zoals hierboven vermeld, is de statistische verdeling van het geluid zodanig dat bij langere waarnemingde piekfout in de uitgangsspanning als gevolg van lawaai kan veel groter zijn dan die waargenomen in een kleiner intervalDe waarschijnlijke maximale fout als gevolg van lawaai wordt vaak geschat met behulp van de RMS-waarde vermenigvuldigd met een geschatte piekfactor, waarvan wordt aangenomen dat deze in het bereik van 6 tot 8 ligt.4Deze maximaal mogelijke waarde wordt alleen waargenomen wanneer de uitgangsspanning gedurende zeer lange tijd wordt gemeten.voor de LT6657 is een grondiger aanpak van het meten van lawaai gebruikt (die in detail wordt beschreven in Linear Technology®s AN124) waardoor meer informatie uit het resultaat kan worden verkregenMet name wordt door deze methode het geluid over een aanzienlijk langere periode gekarakteriseerd, wat resulteert in een meer volledige beschrijving van laagfrequente geluid.Het referentiegeluid wordt gemeten bij de uitgang van het in figuur 15 weergegeven circuit met een ADC/DVM-systeem.De spanning van piek tot piek wordt dan berekend voor 10
