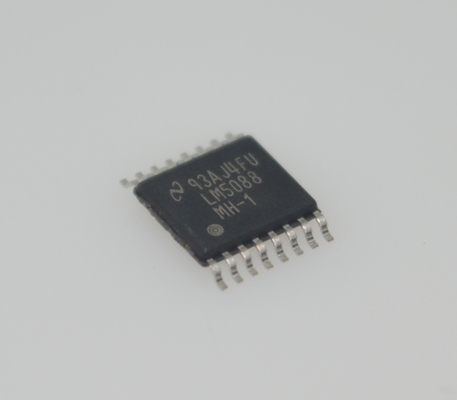

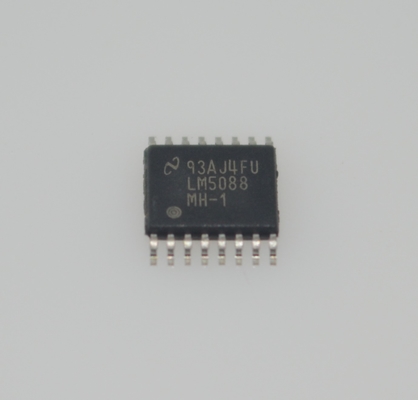

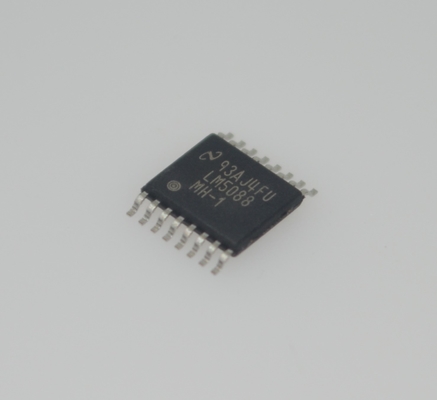

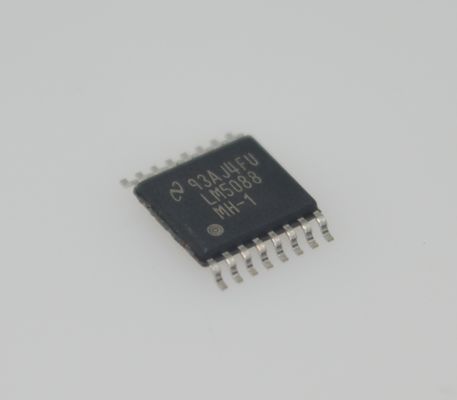

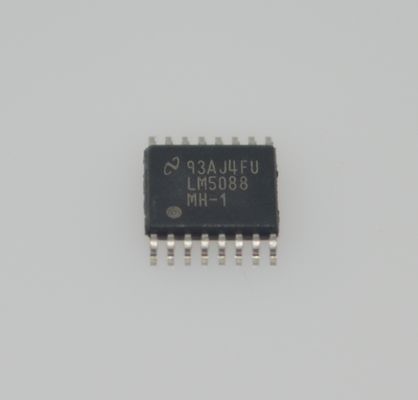

LM5088MHX-1 75V 1.5A Buck Schakelende Regulator met Brede 7.5V-75V Ingang Verstelbare Uitgang (1.25V-60V) 90% Efficiëntie Frequentie Aanpassing (50kHz-1MHz) Thermische Uitschakeling and HTSOP-8 Behuizing

LM5088MHX-1 75V 1.5A Buck Switching Regulator met brede 7.5V-75V ingang Verstelbare uitgang (1.25V-60V) 90% Efficiëntie Frequentieaanpassing (50kHz-1MHz) Thermische uitschakeling and HTSOP-8 Behuizing

andnbsp;

Kenmerken

andbull; AEC-Q100 gekwalificeerd met de volgende resultaten:

andnbsp; andndash; Apparaattemperatuurklasse 1: andndash;40anddeg;C tot +125anddeg;C omgevingstemperatuurbereik

andnbsp; andndash; Apparaat HBM ESD classificatieniveau 2

andnbsp; andndash; Apparaat CDM ESD classificatieniveau C5

andbull; Geëmuleerde stroommodusregeling

andbull; Stuurt externe high-side N-kanaal MOSFET aan

andbull; Ultra-breed ingangsspanningsbereik van 4,5 V tot 75 V

andbull; Lage IQ uitschakel- en stand-bymodi

andbull; Hoge duty cycle ratio-functie voor verminderde dropout-spanning

andbull; Spreidingsspectrum EMI-reductie (LM5088-1)

andbull; Hiccup-timer voor overbelastingsbeveiliging (LM5088-2)

andbull; Instelbare uitgangsspanning van 1,205 V met 1,5% feedback referentie nauwkeurigheid

andbull; Breedbandfoutversterker

andbull; Enkele weerstand oscillator frequentie instelling

andbull; Oscillator synchronisatiemogelijkheid

andbull; Programmeerbare soft start

andbull; Hoogspanning, lage dropout bias regulator

andbull; Thermische uitschakelbeveiliging

andbull; 16-pins HTSSOP-behuizing

andnbsp;

Toepassingen

andbull; Automotive infotainment

andbull; Automotive USB-accessoireadapters

andbull; Industriële DC-DC bias- en motordrivers

andnbsp;

BeschrijvingDe LM5088 high-voltage niet-synchrone buck-controller beschikt over alle benodigde functies om een efficiënte, hoogspannings buck-converter te implementeren met een minimum aan externe componenten. De LM5088 kan worden geconfigureerd om te werken over een ultra-breed ingangsspanningsbereik van 4,5 V tot 75 V. Deze gebruiksvriendelijke controller bevat een level-shifted gate driver die in staat is een externe N-kanaal buck-schakelaar aan te sturen. De besturingsmethode is gebaseerd op piek stroommodusregeling met behulp van een geëmuleerde stroomhelling. Het gebruik van een geëmuleerde besturingshelling vermindert de ruisgevoeligheid van het pulsbreedtemodulatiecircuit, waardoor betrouwbare besturing van zeer kleine duty cycles mogelijk is, die nodig zijn in toepassingen met hoge ingangsspanning en lage uitgangsspanning. De schakelfrequentie van de LM5088 is programmeerbaar van 50 kHz tot 1 MHz.

De LM5088 is verkrijgbaar in twee versies: De LM5088-1 biedt een andplusmn;5% frequentie-ditheringfunctie om de geleide en uitgestraalde EMI te verminderen, terwijl de LM5088-2 een veelzijdige herstarttimer biedt voor overbelastingsbeveiliging. Extra functies zijn onder meer een lage dropout bias regulator, een drievoudige inschakel-ingang om uitschakel- en stand-bymodi te regelen, soft start en oscillator synchronisatiemogelijkheid. Het apparaat is verkrijgbaar in een thermisch verbeterde 16-pins HTSSOP-behuizing.

andnbsp;

INFORMATIE

andnbsp;

Tekening
