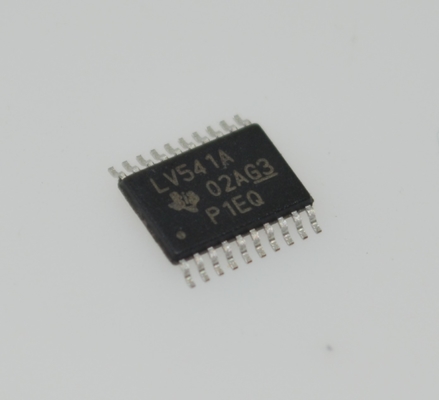

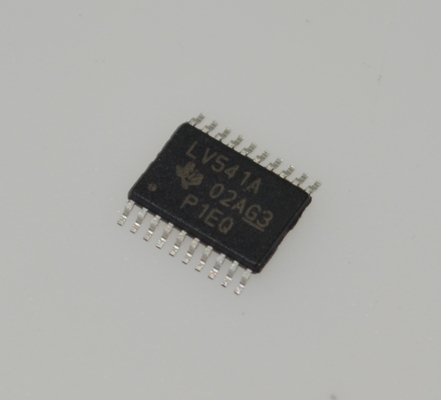

SN74LV541APWR Octale Buffer/Lijndriver met 3-standen uitgangen 5,5V Tolerantie 12mA Drive TSSOP-20 -40°C tot +85°C

SN74LV541APWR Octal Buffer/Line Driver 3-State Outputs 5.5V Tolerantie 12mA aandrijving TSSOP-20 -40°C tot +85°C

Kenmerken

• werking van 2-V tot 5,5-V VCC

• maximale tpd van 6 ns bij 5 V

• Typische VOLP (output ground bounce) < 0,8 V bij VCC = 3,3 V, TA = 25°C

• Typische VOHV (output VOH-undershot) > 2,3 V bij VCC = 3,3 V, TA = 25°C

• Ondersteuning van het gebruik van gemengde spanning op alle poorten

• Ioff ondersteunt de partiële uitschakeling

• Vergrendeling van de vergrendeling van het voertuig tot meer dan 250 mA per JESD 17

Toepassingen

• Slimme netwerken

• TV's

• Set-top-boxen

• Audio

• Servers

• Bewakingscamera's

• Netwerkswitches

• Info-entertainment

Beschrijving

Het SN74LV541A-apparaat is een octal buffer/driver ontworpen voor 2-V tot 5,5-V VCC-operatie.

Functionele kenmerken

Achtkanaals bufferen en rijdenAls een achtkanaals buffer en lijndriver kan het acht kanalen van signalen tegelijkertijd verwerken.waarborgen dat signalen stabiel blijven tijdens langeafstandsoverdracht of wanneer ze zijn aangesloten op meerdere belastingenHet wordt veel gebruikt in scenario's zoals databusdrijven en buffering van adresregisters.

Tri-state output: het heeft een tri-state output functie. Wanneer de output enable (QEl of QE) input op een hoog niveau is, gaan alle acht uitgangen in een high-impedance-toestand.Deze eigenschap stelt de chip in staat om flexibel te werken met andere circuits.De activatie-pin kan worden bediend om te bepalen of de chip signalen naar de bus stuurt.

Breed spanningsinvoerbereik: de ingang kan een spanning van maximaal 5,5 V aanvaarden en ondersteunt de werking binnen een spanningsbereik van 1,65 V tot 3,0 V.Deze functie maakt het mogelijk om gemakkelijk met apparaten van verschillende spanningsniveaus samen te werken.. het kan gemakkelijk worden aangepast aan zowel 3.3y als 5y logische niveausystemen,Het is een belangrijke verbetering van de veelzijdigheid van de chip in gemengde spanningssystemen en het verminderen van de noodzaak van extra niveauconversie circuits..

Elektrische prestaties

Hoge snelheidssignaalverwerking: Het heeft een korte verspreidingsvertragingstijd en kan snel reageren op veranderingen in invoersignalen onder typische waarden, waardoor hoge snelheidsgegevensoverdracht wordt bereikt.In sommige communicatiesystemen of hoge snelheidsgegevensverzamelapparatuur die hoge gegevensoverdrachtsnelheden vereisen, kan het ervoor zorgen dat de gegevens tijdig en nauwkeurig worden verwerkt en verzonden, zonder dat er gegevensverlies of verslechtering van de systeemprestaties door signaalvertraging plaatsvindt.

Design met laag stroomverbruik: het zorgt voor een hoge prestatie, maar behoudt een laag stroomverbruik, waardoor het stroomverbruik van het hele systeem wordt verminderd.Dit is met name belangrijk voor apparaten op batterijen of toepassingsscenario's met strikte eisen aan het energieverbruik (zoals draagbare elektronische apparaten).Het is een zeer belangrijk onderdeel van de ontwikkeling van het internet van de dingen, omdat het de levensduur van de batterijen van de apparaten effectief kan verlengen en het energieverbruik en de efficiëntie kan verbeteren.

Hoge uitgangsstroomcapaciteit: het kan voldoende uitgangsstroom leveren om verschillende belastingen aan te drijven.Het systeem is in de eerste plaats ontworpen om de normale werking van aangesloten apparaten te waarborgen en de toepasbaarheid van de chip onder verschillende belastingomstandigheden te verbeteren..

Fysieke kenmerken

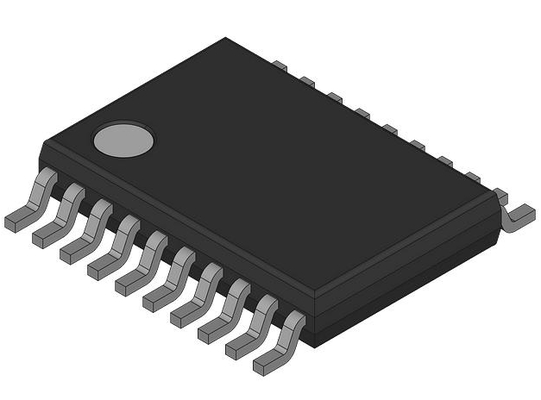

Oppervlakte-montagepakket: Het neemt de TSSOp-20 (Thin Shrink Small Outline Package - 20 pins) oppervlakte-montagepakketvorm aan.die zeer geschikt is voor de ontwerpvereisten van moderne hoogdichtheidscircuitboards en meer functionele integratie in beperkte PCB-ruimte kan realiseren.

Geoptimaliseerde pin-opstelling: de input- en outputpins zijn verdeeld over tegenovergestelde kanten van de verpakking.Deze lay-out methode biedt een groot gemak voor het ontwerp en de lay-out van printplaten (PCB's)Wanneer ingenieurs PCB-bedrading uitvoeren, kunnen zij gemakkelijker signaalroutes plannen, de complexiteit van bedrading en signaalinterferentie verminderen en de betrouwbaarheid en stabiliteit van het circuitontwerp verbeteren.

Operatietemperatuurbereik: het kan normaal werken binnen een breed temperatuurbereik van -40 °C tot 125 °C, waardoor het zich kan aanpassen aan verschillende harde werkomgevingen.Of het nu gaat om industriële omgevingen met hoge temperaturen of om buitentoepassingen met lage temperaturen.het kan betrouwbaar werken, waardoor de continue en stabiele werking van de apparatuur wordt gewaarborgd.
