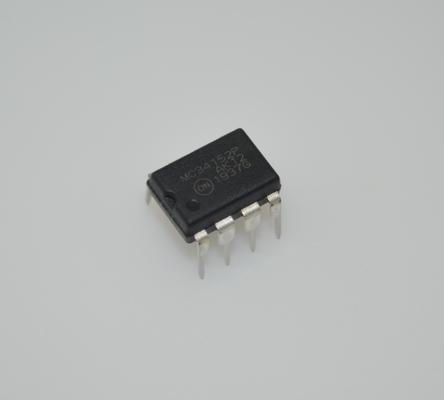

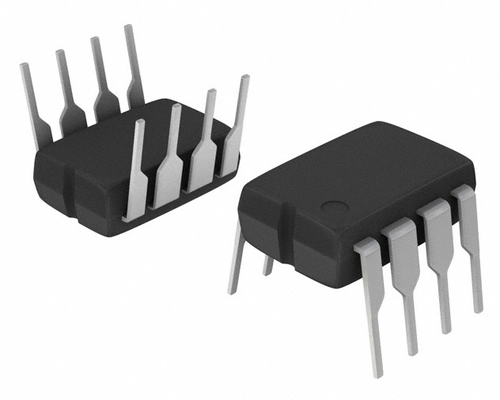

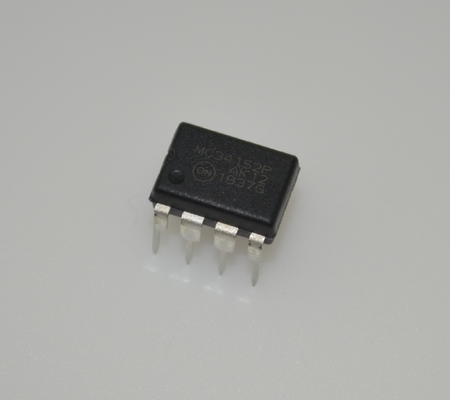

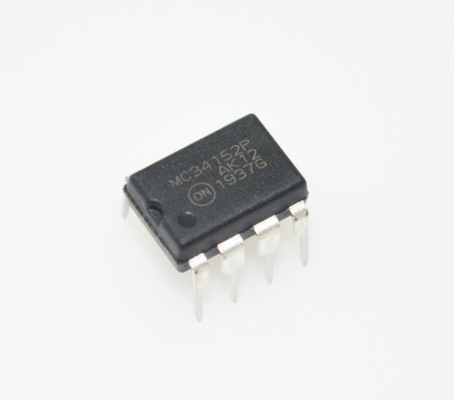

MC34152PG Dubbele MOSFET Driver 1,5A Piekstroom 12V-18V Voeding 50ns Stijging/Daling DIP-8 -40°C tot +85°C

MC34152PG Dual MOSFET Driver 1.5A Piekstroom 12V-18V Voeding 50ns Stijging/val DIP-8 -40°C tot +85°C

ennbsp

Kenmerken

enbull; Twee onafhankelijke kanalen met 1,5 A totempol-uitgangen

andbull; Output Rise and Fall Times van 15 ns bij 1000 pF belasting

enbull; CMOS/LSTTL-compatibele ingangen met hysteresis

andbull; Undervoltage Lockout met Hysteresis

enbull; lage standby stroom

enbull; Efficiënte hoge frequentiebediening

enbull; Verbeterde systeemprestaties met gemeenschappelijke schakelregulatorcontroles

andbull; NCV-prefix voor automobiel- en andere toepassingen die plaats- en wijzigingscontroles vereisen

Dit zijn Pband minus, Free en Halideand minus, Free Devices.

ennbsp

Beschrijving

De MC34152/MC33152 zijn dubbele niet-omkeerbare hogesnelheidsdrivers die speciaal zijn ontworpen voor toepassingen waarbij lage stroom digitale signalen nodig zijn om grote capacitieve lasten met hoge slagpercentages te rijden.Deze apparaten hebben een lage invoerstroom waardoor ze compatibel zijn met CMOS/LSTTL-logica, input hysteresis voor snelle uitgangsschakeling die onafhankelijk is van de overgangstijd van de input, en twee totempool-uitgangen met hoge stroom die ideaal zijn voor het aandrijven van MOSFET's.Ook inbegrepen is een onderspanningsvergrendeling met hysteresis om onregelmatige werking van het systeem bij lage voedingsspanningen te voorkomen.

Typische toepassingen zijn schakeling van stroomvoorzieningen, dc-tot-minus-dc-omvormers, condensatorladingspompspanningsdoppelers/omvormers en motorcontrollers.

Dit apparaat is verkrijgbaar in twee verpakkingen: in-minus, in-minus, line en surface mount.

ennbsp

Invoerfase

De logische ingangen hebben 170 mV hysteresis met de ingangsdrempel gecentreerd op 1,67 V.De invoerdrempels zijn ongevoelig voor VCC, waardoor dit apparaat direct compatibel is met CMOS- en LSTTL-logische families over zijn gehele bedrijfsspanningsbereikInputhysteresis zorgt voor een snelle uitgangsschakeling die onafhankelijk is van de overgangstijd van het invoersignaal, waardoor uitgangsschommelingen worden voorkomen wanneer de invoerdrempels worden overschreden.De ingangen zijn ontworpen om een signaalamplitude te accepteren die varieert van grond tot VCCDit maakt het mogelijk de output van één kanaal rechtstreeks de input van een tweede kanaal te sturen voor masterandminus;slave-operatie.Elke ingang heeft een 30 k pulldown weerstand, zodat een niet verbonden open ingang zal veroorzaken de bijbehorende Drive Output in een bekende lage staat.

Uitgangsfase

Elke totempal aandrijving is in staat tot 1,5 A te absorberen en te zinken met een typische weerstand van 2,4 bij 1,0 A.de weerstand zorgt ervoor dat bij een lager VCC dan bij vergelijkbare CMOS-drivers hoge uitgangsstromen kunnen worden bereiktElke uitgang heeft een 100 k pulldown weerstand om de MOSFET-poort laag te houden wanneer VCC minder dan 1,4 V is. Er is geen overstroom- of thermische bescherming in het apparaat ontworpen,dus moet output shorting naar VCC of grond worden vermeden.

Parasitische inductance in serie met de belasting zorgt ervoor dat de uitgangen van de bestuurder boven VCC tijdens de draai-minus-overgang en onder de grond tijdens de draai-minus-uit-overgang klinken.Met CMOS-driversDe MC34152 is immuun voor uitgangsvergrendeling.De aandrijving OUTPUTS bevatten een interne diode naar VCC voor het vastklemmen van positieve spanning transiëntenBij werking met VCC bij 18 V moet worden gezorgd voor een goede omzeiling van de stroomvoorziening om te voorkomen dat de uitslag van het apparaat de maximale waarde van 20 V overschrijdt.Negatieve uitgang transiënten worden vastgeklemd door de interne NPN pull-up transistorAangezien de volledige voedingsspanning over de NPN-pull-up wordt aangebracht tijdens de negatieve uitgangsversnelling, kan de vermogensafvoer bij hoge frequenties buitensporig worden.en 21 tonen een methode van het gebruik van externe Schottky-diode-klemmen om de vermogensafvoer van de bestuurder te verminderen.

ennbsp

Inlichtingen

ennbsp

Tekening
