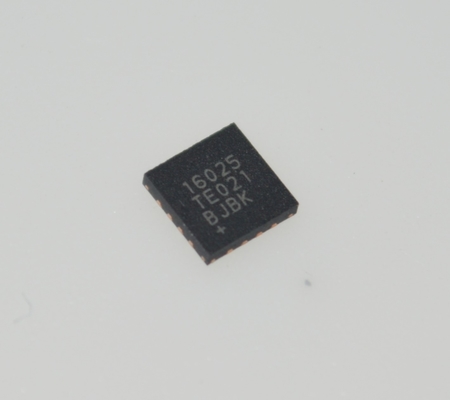

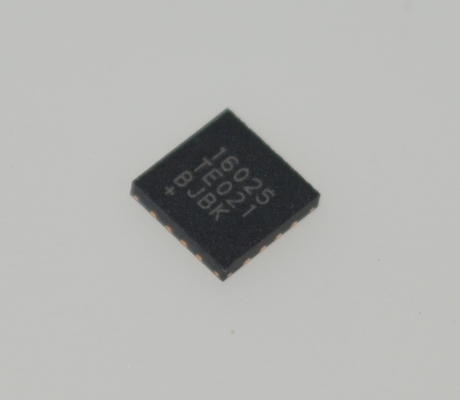

MAX16025TE+ 4-kanaals spanningsmonitor Instelbare drempels I2C-interface 2,5-5,5V voeding TQFN-16 -40°C tot +125°C

MAX16025TE+ 4-kanaals spanningsmonitor instelbare drempels I2C-interface 2.5-5.5V voeding TQFN-16 -40°C tot +125°C

Kenmerken

2.2V tot 28V Bedrijfsspanningsbereik

Vaste drempels voor 3.3V, 2.5V, 1.8V, 1.5V en 1.2V systemen

1.5% Nauwkeurige instelbare drempel bewaakt spanningen tot 0.5V

2.7% Nauwkeurige vaste drempels over temperatuur

Vaste (140ms min)/Condensator-instelbare vertragingstijd

Onafhankelijke open-drain/push-pull uitgangen

Enable-ingangen voor elke bewaakte spanning

9 Logica-selecteerbare drempelopties

Handmatige reset en tolerantie selectie (5%/10%) ingangen

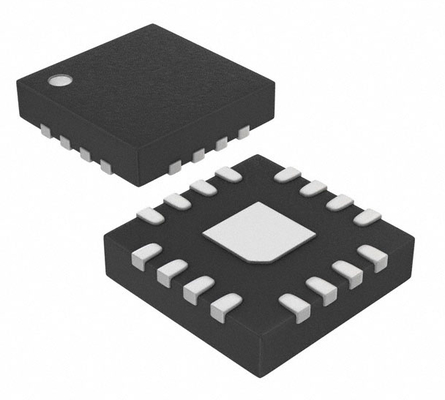

Kleine, 4mm x 4mm TQFN-behuizing

Volledig gespecificeerd van -40°C tot +125°C

Toepassingen

Multivoltagesystemen

DC-DC-voedingen

Servers/Werkstations

Opslagsystemen

Netwerk-/Telecommunicatieapparatuur

Beschrijving

De MAX16025–MAX16030 zijn dual-/triple-/quad-voltagespanningsmonitoren en sequencers die worden aangeboden in een kleine TQFN-behuizing. Deze apparaten bieden enorme ontwerpflexibiliteit, omdat ze vaste en instelbare drempels toestaan die kunnen worden geselecteerd via logische ingangen en sequencetiming via kleine externe condensatoren. Deze veelzijdige apparaten zijn ideaal voor gebruik in een breed scala aan multivoltages-toepassingen.

Wanneer de spanning op elke bewaakte ingang zijn respectievelijke drempel overschrijdt, gaat de bijbehorende uitgang hoog na een propagatievertraging of een door de condensator ingestelde tijdsvertraging. Wanneer een spanning onder zijn drempelwaarde daalt, gaat de respectievelijke uitgang laag na een propagatievertraging. Elk detectiecircuit bevat ook zijn eigen enable-ingang, waardoor de power-good-uitgangen onafhankelijk kunnen worden uitgeschakeld. De onafhankelijke uitgang voor elke detector is beschikbaar met push-pull- of open-drain-configuratie, waarbij de open-drain-versie in staat is spanningen tot 28V te ondersteunen, waardoor ze kunnen worden aangesloten op shutdown- en enable-ingangen van verschillende DC-DC-regelaars. Elke detector kan onafhankelijk werken als vier afzonderlijke bewakingscircuits of kan in serie worden geschakeld om gecontroleerde voedingsequencing te bieden.

De MAX16025–MAX16030 bevatten ook een resetfunctie die pas wordt gedeactiveerd nadat alle onafhankelijk bewaakte spanningen hun drempelwaarde overschrijden. De reset-timeout is intern vast of kan extern worden aangepast. Deze apparaten worden aangeboden in een 4 mm x 4 mm TQFN-behuizing en zijn volledig gespecificeerd van -40°C tot +125°C.

INFORMATIE

Tekening
