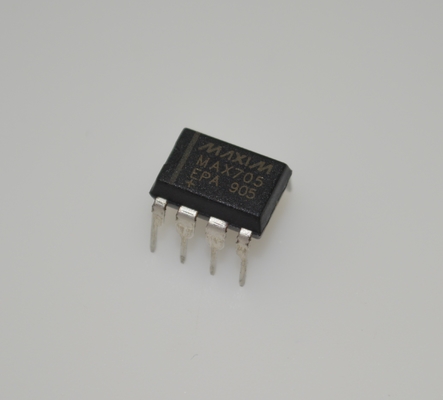

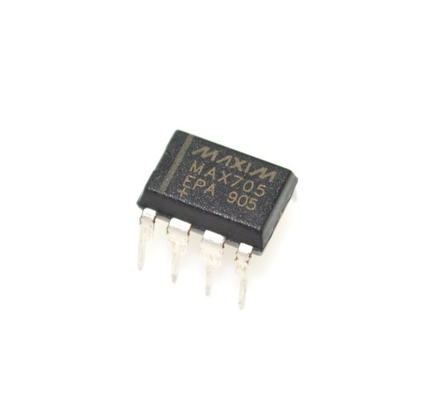

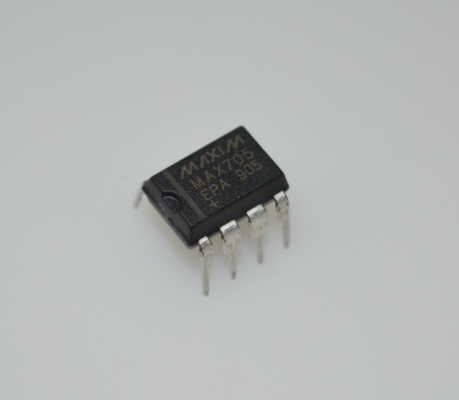

MAX705EPA Microprocessor Supervisor 4,65V Drempel 200 ms Reset Pulse 5V Voeding DIP-8 -40°C tot +85°C

MAX705EPA Microprocessor Supervisor 4.65V Drempel 200ms Reset Puls 5V Voeding DIP-8 -40°C tot +85°C

Voordelen en Kenmerken

● Integratie van bewakingsfuncties verbetert de betrouwbaarheid van het systeem aanzienlijk en vermindert tegelijkertijd de benodigde ruimte op de printplaat

  • µMAX-pakket

  • Gegarandeerde RESET geldig bij VCC = 1V

     - 200ms Reset Pulsbreedte

     - Ontstoring van TTL/CMOS-compatibele handmatige reset-ingang

     - Actieve-Hoge Reset Uitgang (MAX707/MAX708/ MAX813L)

  • Precisie-voedingsspanningsmonitor

     - 4.65V (MAX705/MAX707/MAX813L)

     - 4.40V (MAX706/MAX708)

  • Spanningsmonitor voor voeding

     - Fout- of Laag-Batterij Waarschuwing

Toepassingen

● Computers

● Controllers

● Intelligente Instrumenten

● Kritische µP-stroombewaking

Algemene Beschrijving

De MAX705–MAX708/MAX813L microprocessor (µP) bewakingscircuits verminderen de complexiteit en het aantal componenten dat nodig is om voedings- en batterijfuncties in µP-systemen te bewaken. Deze apparaten verbeteren de betrouwbaarheid en nauwkeurigheid van het systeem aanzienlijk in vergelijking met afzonderlijke IC's of discrete componenten.

De MAX705/MAX706/MAX813L bieden vier functies:

1) Een reset-uitgang tijdens het opstarten, uitschakelen en brownout-omstandigheden.

2) Een onafhankelijke watchdog-uitgang die laag wordt als de watchdog-ingang niet binnen 1,6 seconden is omgeschakeld.

3) Een 1,25V drempeldetector voor waarschuwing bij stroomuitval, detectie van lage batterijspanning of voor het bewaken van een andere voeding dan +5V.

4) Een actieve-lage handmatige reset-ingang.

De MAX707/MAX708 zijn hetzelfde als de MAX705/MAX706, behalve dat een actieve-hoge reset is vervangen voor de watchdog-timer. De MAX813L is hetzelfde als de MAX705, behalve dat RESET wordt geleverd in plaats van RESET.

Er zijn twee spanningsbewakingsniveaus beschikbaar: De MAX705/MAX707/MAX813L genereren een resetpuls wanneer de voedingsspanning daalt tot onder 4,65V, terwijl de MAX706/MAX708 een resetpuls genereren onder 4,40V. Alle vier de onderdelen zijn verkrijgbaar in 8-pins DIP-, SO- en µMAX®-pakketten.

INFORMATIE

Tekening
