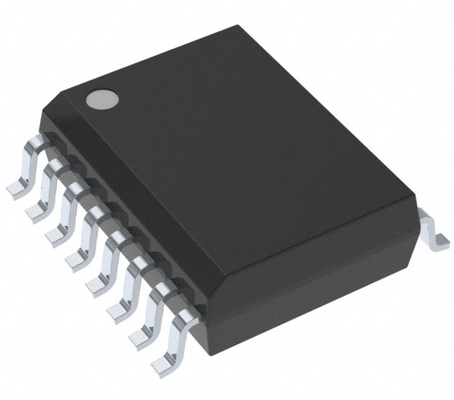

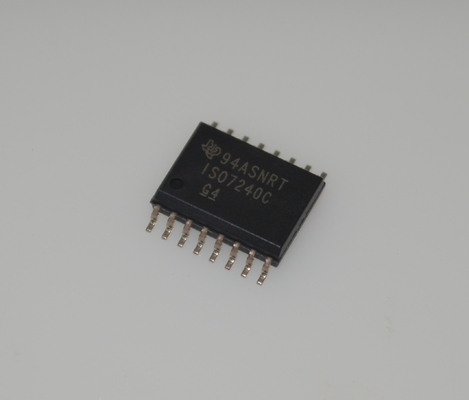

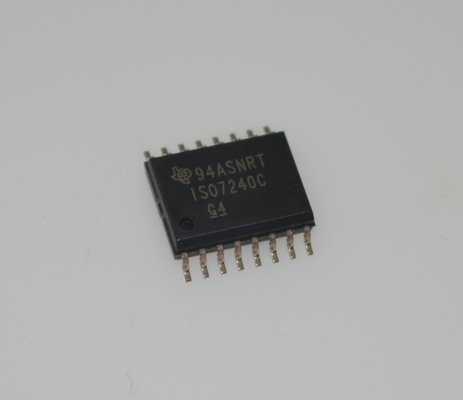

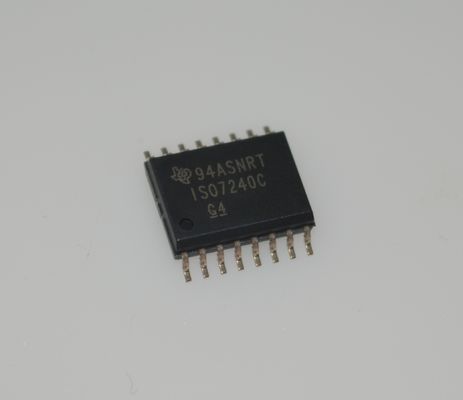

ISO7240CDWR 4-Kanaals Digitale Isolator met 100 Mbps Snelheid Hoge CMTI (50 kV/µs) Breed Voedingsbereik (3V-5.5V) Laag Vermogen Robuuste ESD-bescherming and SOIC-16 Behuizing

ISO7240CDWR 4-kanaals digitale isolator met 100 Mbps snelheid Hoge CMTI (50 kV/µs) Breed voedingsbereik (3V-5.5V) Laag vermogen Robuuste ESD-bescherming and SOIC-16 behuizing

andnbsp;

Kenmerken

andbull; 25 en 150 Mbps signaleringssnelheid optiesandndash; Lage kanaal-naar-kanaal output skew; 1 ns maximumandndash; Lage pulsbreedtevervorming (PWD); 2 ns maximumandndash; Laag jittergehalte; 1 ns typisch bij 150 Mbps

andbull; Selecteerbare standaarduitgang (ISO7240CF)

andbull; > 25 jaar levensduur bij nominale werkspanning (zie isolatie levensduurprojectie)

andbull; 4-kV ESD-bescherming

andbull; Werkt met 3,3V of 5V voedingen

andbull; Hoge elektromagnetische immuniteit (zie ISO72x digitale isolator magnetische veldimmuniteit)

andbull;andndash;40°C tot +125°C bedrijfstemperatuurbereik

andbull; Veiligheidsgerelateerde certificeringen:andndash; DIN EN IEC 60747-17 (VDE 0884-17)andndash; UL 1577 componentherkenningsprogrammaandndash; IEC 61010-1, IEC 62368-1 certificering

andnbsp;

Toepassingen

andbull; Fabrieksautomatiseringandndash; Modbusandndash; Profibusandtrade;andndash; DeviceNetandtrade; databussen

andbull; Computer randapparatuur interface

andbull; Servo besturingsinterface

andbull; Gegevensverzameling

andnbsp;

Beschrijving

De ISO7240x, ISO7241x en ISO7242x apparaten zijn quad-kanaals digitale isolatoren met meerdere kanaalconfiguraties en output-enable functies. Deze apparaten hebben logische ingangs- en logische uitgangsbuffers gescheiden door Texas Instrument's siliciumdioxide (SiO2) isolatiebarrière. Gebruikt in combinatie met geïsoleerde voedingen, helpen deze apparaten hoogspanning te blokkeren, aarding te isoleren en te voorkomen dat ruisstromen de lokale aarding binnendringen en gevoelige circuits verstoren of beschadigen.

De ISO7240x-familie van apparaten heeft alle vier kanalen in dezelfde richting. De ISO7241x-familie van apparaten heeft drie kanalen in dezelfde richting en één kanaal in de tegengestelde richting. De ISO7242x-familie van apparaten heeft twee kanalen in elke richting.

De apparaten met de C-suffix (C-optie) hebben TTL-ingangsdrempels en een ruisfilter bij de ingang dat voorkomt dat transiënte pulsen naar de uitgang van het apparaat worden doorgegeven. De apparaten met de M-suffix (M-optie) hebben CMOS VCC/2 ingangsdrempels en hebben niet het ingangsruisfilter of de extra propagatievertraging.

Het ISO7240CF-apparaat heeft een ingangsdisable-functie op pin 7 en een selecteerbare high- of low-failsafe-uitgangsfunctie met de CTRL-pin (pin 10). De failsafe-uitgang is een logische high wanneer een logische high op de CTRL-pin wordt geplaatst of de pin niet is aangesloten. Als een logisch low-signaal wordt toegepast op de CTRL-pin, wordt de failsafe-uitgang een logisch low-uitgangstoestand. De ingangsdisable-functie van het ISO7240CF-apparaat voorkomt dat gegevens over de isolatiebarrière naar de uitgang worden doorgegeven. Wanneer de ingangen zijn uitgeschakeld of VCC1 is uitgeschakeld, worden de uitgangen ingesteld door de CTRL-pin.

Deze apparaten kunnen aan beide zijden worden gevoed met 3,3V of 5V voedingen, in elke combinatie. De signaalingangspinnen zijn 5V tolerant, ongeacht het gebruikte spanningsvoedingsniveau.

Deze apparaten zijn gekarakteriseerd voor gebruik over het omgevingstemperatuurbereik van andndash;40°C tot +125°C.

andnbsp;

INFORMATIE

andnbsp;

Tekening
