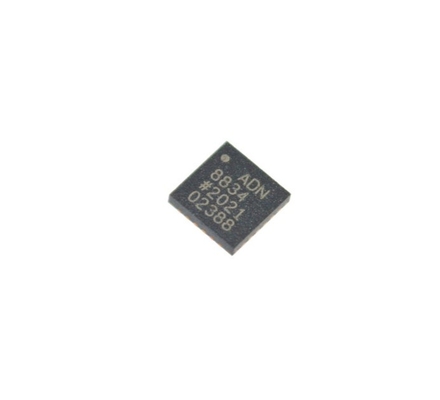

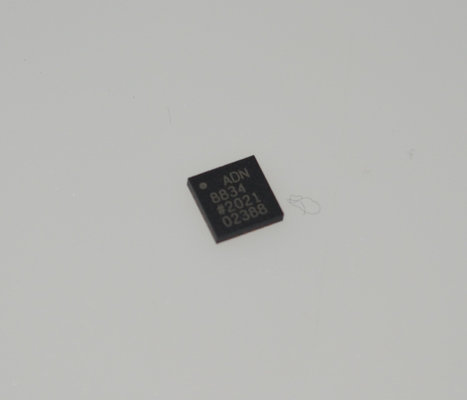

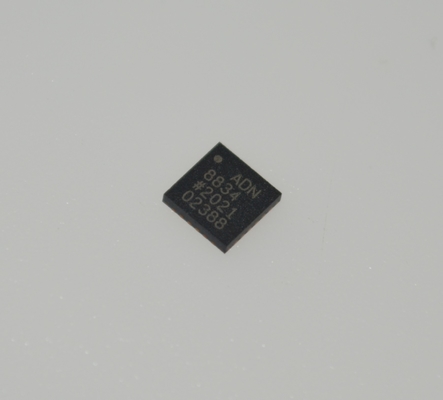

ADN8834ACPZ-R7 3A TEC-controller ±2,5°C stabiliteit 2,7-5,5V voeding I2C-interface LFCSP-32 -40°C tot +85°C

ADN8834ACPZ-R7 3A TEC Controller ±2.5°C Stabiliteit 2.7-5.5V Voeding I2C Interface LFCSP-32 -40°C tot +85°C

KENMERKEN

► Gepatenteerde zeer efficiënte enkele inductor architectuur

► Geïntegreerde lage RDSON MOSFET's voor de TEC-controller

► TEC-spanning en -stroom bewaking

► Geen externe sense weerstand vereist

► Onafhankelijke TEC verwarmings- en koelstroom limiet instellingen

► Programmeerbare maximale TEC-spanning

► 2,0 MHz PWM-driver schakelfrequentie

► Externe synchronisatie

► Twee geïntegreerde, zero-drift, rail-to-rail chopper versterkers

► Geschikt voor NTC- of RTD-temperatuursensoren

► 2,50 V referentie-uitgang met 1% nauwkeurigheid

► Temperatuurvergrendelingsindicator

► Verkrijgbaar in een 25-ball, 2,5 mm × 2,5 mm WLCSP of in een 24-pins, 4 mm × 4 mm LFCSP

► AEC-Q100 gekwalificeerd voor automotive toepassingen

TOEPASSINGEN

► TEC-temperatuurregeling

► Optische modules

► Glasvezelversterkers

► Optische netwerksystemen

► Instrumenten die TEC-temperatuurregeling vereisen

ALGEMENE BESCHRIJVING

De ADN88341 is een monolithische TEC-controller met een geïntegreerde TEC-controller. Het heeft een lineaire vermogensfase, een pulsbreedtemodulatie (PWM) vermogensfase en twee zero-drift, rail-to-rail operationele versterkers. De lineaire controller werkt samen met de PWM-driver om de interne vermogens-MOSFET's in een H-brug configuratie te regelen. Door de feedbackspanning van de thermische sensor te meten en de geïntegreerde operationele versterkers te gebruiken als een proportionele integraal differentiaal (PID) compensator om het signaal te conditioneren, stuurt de ADN8834 stroom door een TEC om de temperatuur van een laserdiod of een passieve component die aan de TEC-module is bevestigd, in te stellen op de geprogrammeerde doeltemperatuur.

De ADN8834 ondersteunt negatieve temperatuurcoëfficiënt (NTC) thermistors en positieve temperatuurcoëfficiënt (PTC) weerstandstemperatuurdetectoren (RTD's). De doeltemperatuur wordt ingesteld als een analoge spanningsingang, hetzij van een digitaal-naar-analoog converter (DAC), hetzij van een externe weerstandsverdeler.

De temperatuurregellus van de ADN8834 wordt gestabiliseerd door PID-compensatie met behulp van de ingebouwde, zero-drift chopper versterkers. De interne 2,50 V referentiespanning levert een 1% nauwkeurige uitgang die wordt gebruikt om een thermistor temperatuurmeetbrug en een spanningsdeler netwerk te bevoordelen om de maximale TEC-stroom- en spanningslimieten voor zowel de verwarmings- als de koelmodi te programmeren. Met de zero-drift chopper versterkers wordt een extreem goede langetermijn-temperatuurstabiliteit gehandhaafd via een autonome analoge temperatuurregellus.

INFORMATIE

Tekening
