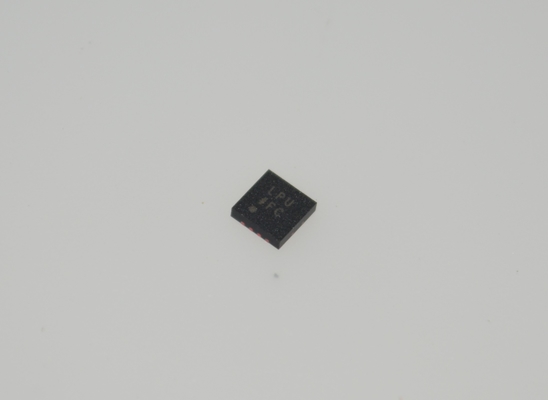

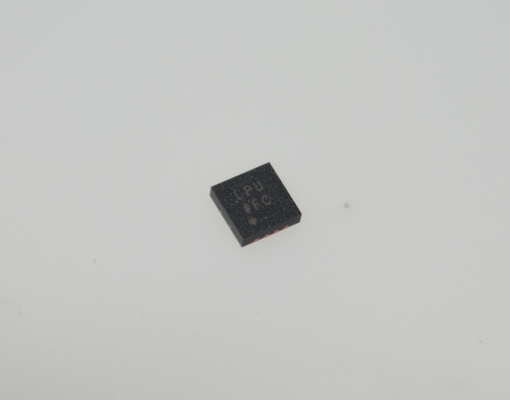

ADM7170ACPZ-3.3-R7 3.3V 2A LDO Regulator 1.8-6.5V Input 1μV RMS Geluid 75dB PSRR LFCSP-8 -40°C tot +125°C AEC-Q100

ADM7170ACPZ-3.3-R7 3.3V 2A LDO Regulator 1.8-6.5V Input 1μV RMS Ruison 75dB PSRR LFCSP-8 -40°C tot +125°C AEC-Q100

KENMERKEN

Ingangsspanningsbereik: 2,3 V tot 6,5 V

Maximale belastingsstroom: 500 mA

Laag ruisniveau: 5 µV rms onafhankelijk van de uitgangsspanning bij

  100 Hz tot 100 kHz

Snelle transiënte respons: 1,5 μs voor een belastingsstap van 1 mA tot 500 mA

60 dB PSRR bij 100 kHz

Lage dropout-spanning: 42 mV bij 500 mA belasting, VOUT = 3 V

Initiële nauwkeurigheid: ±0,75%

Nauwkeurigheid over lijn, belasting en temperatuur: ±1,25%

Ruststroom, IGND = 0,7 mA bij geen belasting

Lage uitschakelstroom: 0,25 μA bij VIN = 5 V

Stabiel met kleine 4,7 µF keramische uitgangscondensator

Instelbare en vaste uitgangsspanningsopties: 1,2 V tot 5,0 V

Instelbare uitgang van 1,2 V tot VIN − VDO

Precisie inschakelen

Instelbare soft start

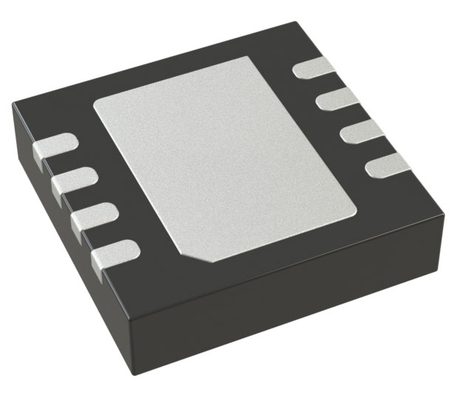

8-pins, 3 mm × 3 mm LFCSP-behuizing

TOEPASSINGEN

Regeling voor ruisgevoelige toepassingen: ADC- en DAC-circuits, precisieversterkers, PLL's/VCO's en klok-IC's

Communicatie en infrastructuur

Medisch en gezondheidszorg

Industrieel en instrumentatie

ALGEMENE BESCHRIJVING

De ADM7170 is een CMOS, low dropout lineaire regulator (LDO) die werkt van 2,3 V tot 6,5 V en tot 500 mA uitgangsstroom levert. Deze LDO met hoge uitgangsstroom is ideaal voor de regeling van hoogwaardige analoge en gemengde signaalcircuits die werken van 6 V tot 1,2 V rails. Met behulp van een geavanceerde, gepatenteerde architectuur biedt het apparaat een hoge voedingsspanningsverwerping en weinig ruis, en bereikt het een uitstekende lijn- en belastingstransiënte respons met slechts een kleine 4,7 µF keramische uitgangscondensator. De belastingstransiënte respons is typisch 1,5 μs voor een belastingsstap van 1 mA tot 500 mA.

De ADM7170 is verkrijgbaar in 17 vaste uitgangsspanningsopties. De volgende spanningen zijn uit voorraad leverbaar: 1,3 V, 1,8 V, 2,5 V, 3,0 V, 3,3 V, 4,2 V en 5,0 V. Extra spanningen die op speciale bestelling verkrijgbaar zijn, zijn: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V en 4,6 V. Er is ook een instelbare versie beschikbaar die uitgangsspanningen mogelijk maakt die variëren van 1,2 V tot VIN − VDO met een externe feedbackdeler.

De inschakelstroom kan worden geregeld door de opstarttijd aan te passen via de soft start-pin. De typische opstarttijd met een 1 nF soft start-condensator is ongeveer 1,0 ms. De ADM7170 regulator uitgangsruis is 5 µV rms onafhankelijk van de uitgangsspanning. De ADM7170 is verkrijgbaar in een 8-pins, 3 mm × 3 mm LFCSP, waardoor het niet alleen een zeer compacte oplossing is, maar ook uitstekende thermische prestaties biedt voor toepassingen die tot 500 mA uitgangsstroom vereisen in een kleine, low-profile footprint.

INFORMATIE

Tekening
