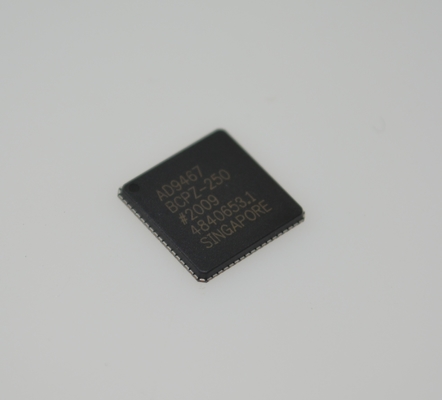

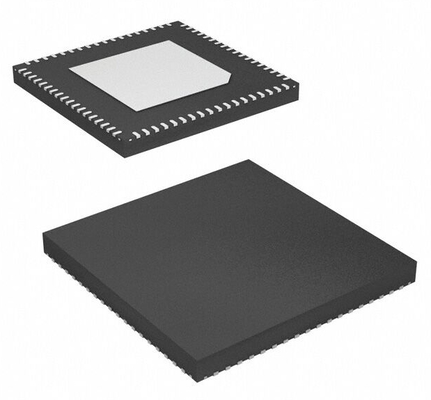

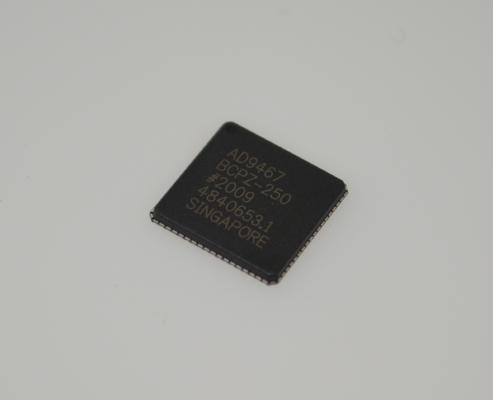

AD9467BCPZ-250 16-Bit 250MSPS ADC 80dB SNR 1,8V Voeding LVDS Uitgangen LFCSP-64 -40°C tot +85°C Industriële Kwaliteit

AD9467BCPZ-250 16-Bit 250MSPS ADC 80dB SNR 1.8V Voeding LVDS Uitgangen LFCSP-64 -40°C tot +85°C Industriële Kwaliteit

andnbsp;

KENMERKEN

► 75,5 dBFS SNR tot 210 MHz bij 250 MSPS

► 90 dBFS SFDR tot 300 MHz bij 250 MSPS

► SFDR bij 170 MHz bij 250 MSPS

andnbsp; ► 92 dBFS bij andminus;1 dBFS

andnbsp; ► 100 dBFS bij andminus;2 dBFS

► 60 fs rms jitter

► Uitstekende lineariteit bij 250 MSPS

andnbsp; ► DNL = andplusmn;0,5 LSB typisch

andnbsp; ► INL = andplusmn;3,5 LSB typisch

► 2 V p-p tot 2,5 V p-p (standaard) differentiële full-scale ingang (programmeerbaar)

► Geïntegreerde ingangsbuffer

► Optie voor externe referentieondersteuning

► Klok duty cycle stabilisator

► Uitgangsklok beschikbaar

► Seriële poortbesturing

andnbsp; ► Ingebouwde selecteerbare digitale testpatroongeneratie

andnbsp; ► Selecteerbaar uitgangsdataformaat

► LVDS-uitgangen (ANSI-644 compatibel)

► 1,8 V en 3,3 V voedingswerking

andnbsp;

TOEPASSINGEN

► Multidrager, multimode cellulaire ontvangers

► Antenne-array positionering

► Linearisatie van eindversterkers

► Breedband draadloos

► Radar

► Infrarood beeldvorming

► Communicatie-instrumentatie

andnbsp;

ALGEMENE BESCHRIJVING

De AD9467 is een 16-bit, monolithische, IF-sampling analoog-naar-digitaal converter (ADC). Het is geoptimaliseerd voor hoge prestaties over brede bandbreedtes en gebruiksgemak. Het product werkt met een conversiesnelheid van 250 MSPS en is ontworpen voor draadloze ontvangers, instrumentatie en testapparatuur die een hoog dynamisch bereik vereisen.

De ADC vereist 1,8 V en 3,3 V voedingen en een differentiële klok met lage spanning voor volledige prestaties. Er zijn geen externe referentie- of drivercomponenten vereist voor veel toepassingen. Data-uitgangen zijn LVDS-compatibel (ANSI-644 compatibel) en bevatten de middelen om de totale stroom die nodig is voor korte spoorafstanden te verminderen.

Een data-klokuitgang (DCO) voor het vastleggen van data op de uitgang wordt geleverd voor het signaleren van een nieuwe uitgangsbit.

De interne uitschakelfunctie die via de SPI wordt ondersteund, verbruikt doorgaans minder dan 5 mW wanneer deze is uitgeschakeld.

Optionele functies stellen gebruikers in staat om verschillende selecteerbare bedrijfsomstandigheden te implementeren, waaronder ingangsbereik, dataformaatselectie en testpatronen voor uitgangsdata.

De AD9467 is verkrijgbaar in een Pb-vrije, 72-pins, LFCSP gespecificeerd over het andminus;40°C tot +85°C industriële temperatuurbereik.

andnbsp;

PRODUCT HIGHLIGHTS

1. IF-optimalisatiemogelijkheid gebruikt om SFDR te verbeteren.

2. Uitstekende SFDR-prestaties voor IF-samplingtoepassingen zoals multidrager, multimode 3G- en 4G-cellulaire basisstationontvangers.

3. Gebruiksgemak: on-chip referentie, buffer met hoge ingangsimpedantie, instelbaar analoog ingangsbereik en een uitgangsklok om het vastleggen van data te vereenvoudigen.

4. Verpakt in een Pb-vrije, 72-pins LFCSP-behuizing.

5. Klok duty cycle stabilisator (DCS) handhaaft de algehele ADC-prestaties over een breed scala aan ingangsklokpulsbreedtes.

6. Standaard seriële poortinterface (SPI) ondersteunt verschillende productfuncties, zoals dataformattering (offset binair, twos complement of Gray-codering).

andnbsp;
