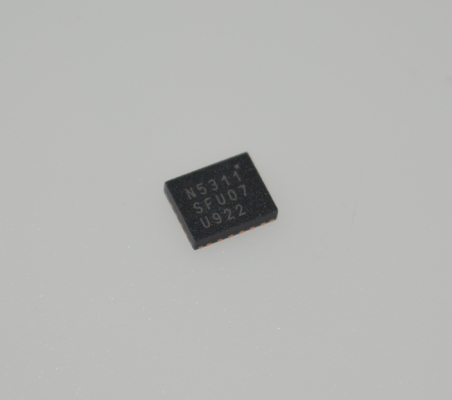

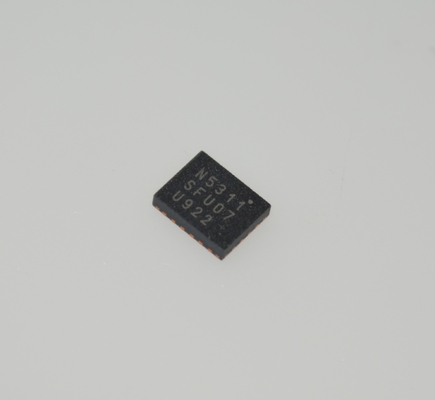

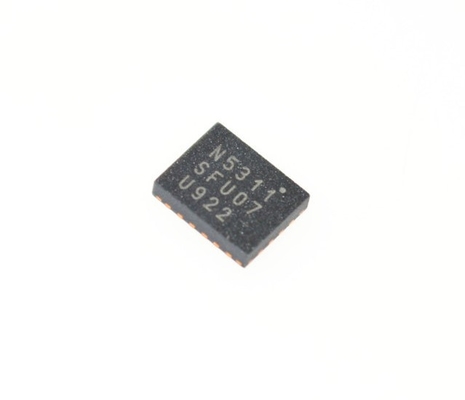

EN5311QI 5A Synchrone Buck Converter 4.5-36V Input 95% Efficiëntie QFN-20 -40°C tot +125°C AEC-Q100

EN5311QI 5A Synchrone Buck Converter 4.5-36V Input 95% Efficiëntie QFN-20 -40anddeg;C tot +125anddeg;C AEC-Q100

andnbsp;

EIGENSCHAPPEN
Revolutionaire geïntegreerde inductor

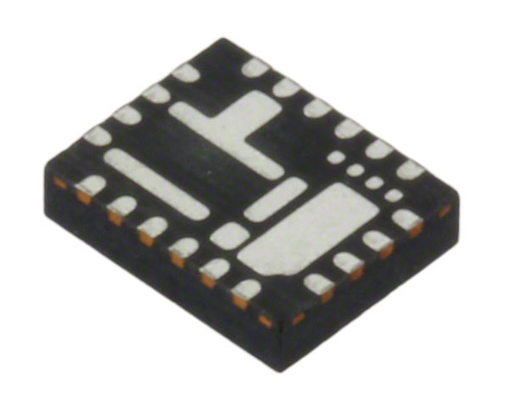

5mm x 4mm x 1.1mm QFN-behuizing

Zeer kleine totale footprint van de oplossing

andnbsp;

TOEPASSINGEN
Toepassingen met beperkte ruimte

Gevoelige toepassingen voor ruis, zoals A/V en RF

LDO-vervanging voor verbeterde thermiek

Set-top box/home gateway

Smartphones, PDA's
VolP- en videotelefoons

Persoonlijke mediaspeler

andnbsp;

BESCHRIJVING
De Ultra-Low-Profile EN5311Ql is gericht op toepassingen waarbij de bordruimte en het profiel cruciaal zijn. De EN5311Ql is een complete stroomconversie-oplossing die slechts twee goedkope keramische MLCC-condensatoren vereist. Inductor, MOSFET's, PWM en compensatie zijn geïntegreerd in een kleine 5 mm x 4 mm x 1,1 mm QFN-behuizing. De EN5311Ql is ontworpen om het ontwerp te vereenvoudigen en de lay-outbeperkingen te minimaliseren. 4 MHz schakelfrequentie en interne type compensatie zorgen voor een superieure transient respons. Met een profiel van 1,1 mm is de EN5311Ql ideaal voor toepassingen met beperkte ruimte en hoogte.

Een 3-pins VD-uitgangsspanningsselector biedt zeven voorgeprogrammeerde uitgangsspanningen, samen met een optie voor een externe weerstandsdeler. De uitgangsspanning kan on-the-fly worden geprogrammeerd om snelle, dynamische spanningsschaling te bieden.
