EN63A0QI 60V 3A Synchrone Buck Converter 4.5-60V Input 95% Efficiëntie QFN-16 -40°C tot +125°C AEC-Q100
EIGENSCHAPPEN
• Hoge Efficiëntie (Tot 96%)
• Uitstekende Rimpel- en EMI-prestaties
• Tot 12A Continue Bedrijfsstroom
• Ingangsspanningsbereik (2,5V tot 6,6V)
• Frequentie Synchronisatie (Klok of Primair)
• 1,5% VOUT Nauwkeurigheid (Over Belasting en Temperatuur)
• Geoptimaliseerde Totale Oplossingsgrootte (225mm2)
• Precisie Enable Drempel voor Sequencing
• Programmeerbare Soft-Start
• Master/Slave Configuratie voor Parallelle Werking
• Thermische Uitschakeling, Overstroom, Kortsluiting en Onder-Spanningsbeveiliging
• RoHS-conform, MSL Level 3, 260°C Reflow
TOEPASSINGEN
• Point of Load Regeling voor Laagvermogen, Multi-Core en Communicatie Processors, DSP's, FPGA's en Gedistribueerde Stroomarchitecturen
• Blade Servers, RAID Opslag en LAN/SAN Adapterkaarten, Draadloze Basisstations, Industriële Automatisering, Testen en Meten, Embedded Computing en Printers
• Gevoelige Toepassingen voor Beat Frequentie/Ruis
BESCHRIJVING

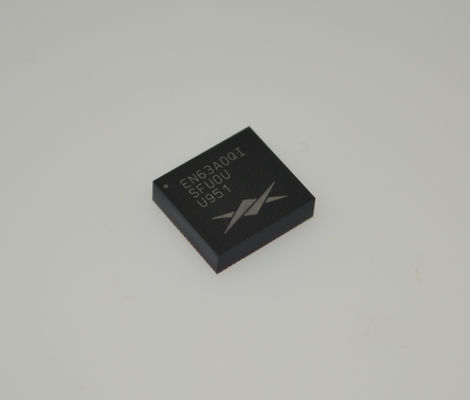

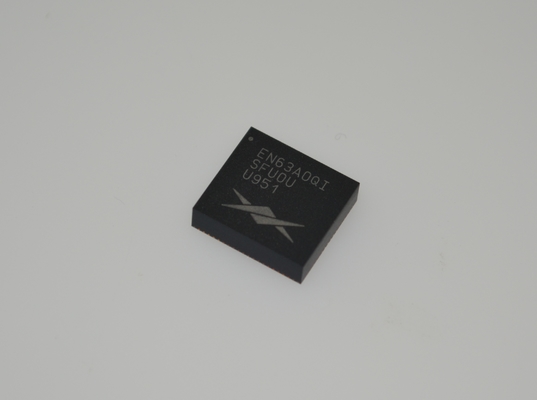

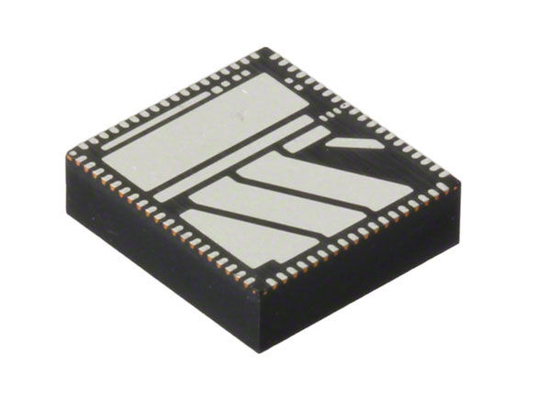

De EN63A0QI is een Intel® Enpirion® Power System on a Chip (PowerSoC) DC-DC converter. Het integreert de inductor, MOSFET-schakelaars, kleinsignaalcircuits en compensatie in een geavanceerde 10mm x 11mm x 3mm 76-pins QFN-behuizing. Het biedt een hoge efficiëntie, uitstekende lijn- en belastingsregeling over temperatuur en tot de volledige 12A belastingsbereik.
De EN63A0QI is specifiek ontworpen om te voldoen aan de precieze spannings- en snelle transiënte vereisten van huidige en toekomstige high-performance, low-power processor, DSP, FPGA, geheugenkaarten en systeemniveau toepassingen in gedistribueerde stroomarchitecturen. De geavanceerde circuittechnieken, ultra-hoge schakelfrequentie en gepatenteerde geïntegreerde inductortechnologie van het apparaat leveren hoogwaardige, ultra-compacte, niet-geïsoleerde DC-DC conversie.
Intel Enpirion Power Solutions helpen aanzienlijk bij het systeemontwerp en de productiviteit door sterk vereenvoudigde bordontwerp-, lay-out- en productievereisten te bieden. Bovendien helpt een vermindering van het aantal componenten dat nodig is voor de complete stroomoplossing om een algehele kostenbesparing van het systeem mogelijk te maken.
Alle Enpirion-producten zijn RoHS-conform en compatibel met een loodvrije productieomgeving.
INFORMATIE
|
Categorie
|
|
|
|
Mfr
|
|
|
|
Serie
|
|
|
|
Verpakking
|
Tape & Reel (TR)
Cut Tape (CT)
|
|
|
Onderdeelstatus
|
|
|
|
Type
|
Niet-geïsoleerde PoL Module
|
|
|
Aantal Uitgangen
|
|
|
|
Spanning - Ingang (Min)
|
|
|
|
Spanning - Ingang (Max)
|
|
|
|
Spanning - Uitgang 1
|
|
|
|
Spanning - Uitgang 2
|
|
|
|
Spanning - Uitgang 3
|
|
|
|
Stroom - Uitgang (Max)
|
|
|
|
Toepassingen
|
|
|
|
Eigenschappen
|
Remote Aan/Uit, OCP, OTP, SCP, UVLO
|
|
|
Bedrijfstemperatuur
|
|
|
|
Efficiëntie
|
|
|
|
Montagetype
|
|
|
|
Behuizing / Behuizing
|
|
|
|
Afmetingen / Afmetingen
|
0.43" L x 0.39" B x 0.12" H (11.0mm x 10.0mm x 3.0mm)
|
|
|
Leverancier Apparaatpakket
|
|
|
|
Besturingsfuncties
|
|
|
|
Basis Productnummer
|
|
Tekening
----------------------------------------------------------
