CSD17304Q3 30V N-Channel NexFET™ 60A Continu 2,2mΩ Rds(on) SON 3,3x3,3mm -55°C tot +150°C AEC-Q101

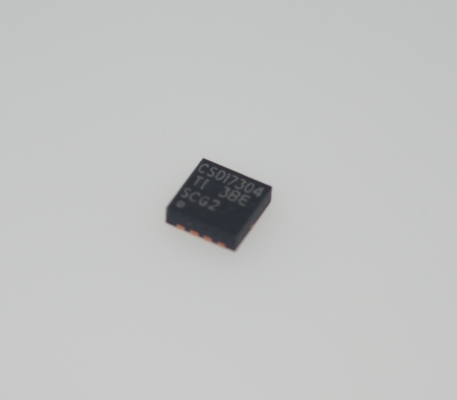

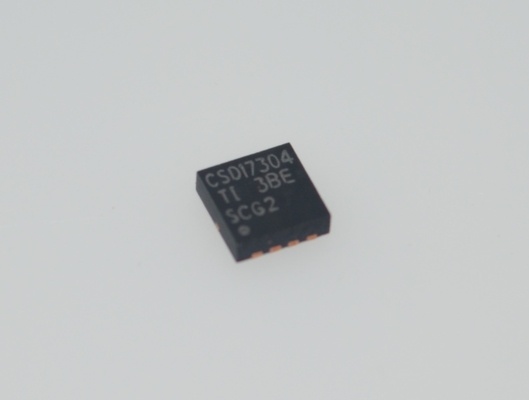

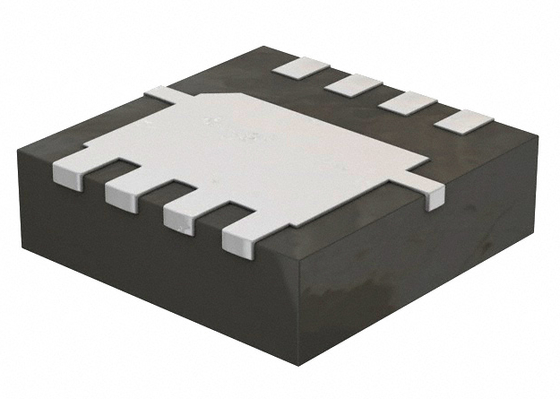

Grote Afbeelding : CSD17304Q3 30V N-Channel NexFET™ 60A Continu 2,2mΩ Rds(on) SON 3,3x3,3mm -55°C tot +150°C AEC-Q101

Productdetails:

Place of Origin:	China
Merknaam:	Texas Instruments
Certificering:	CE,ROHS
Model Number:	CSD17304Q3

Betalen & Verzenden Algemene voorwaarden:

Minimum Order Quantity:	1pcs

Contact

Gedetailleerde productomschrijving

Frequentiestabiliteit:	±50 ppm	Frequentietolerantie:	± 30 ppm
Bedrijfstemperatuur:	-40 ° C ~ 85 ° C	Vervoervermogen:	18pF
Pakket / kast:	HC-49/US	Naam:	passieve elektronische componenten
Markeren:	CSD17304Q3 , CSD17304Q3 N-Channel NexFET , 30V N-Channel NexFET

CSD17304Q3

andnbsp;

FUNCTIES

andbull; Geoptimaliseerd voor 5V Gate Drive

andbull; Ultralow Qg en Qgd

andbull; Lage thermische weerstand

andbull; Avalanche-geclassificeerd

andbull; Pb-vrije terminal plating

andbull; RoHS-conform

andbull; Halogeen vrij

andbull; SON 3,3 mm andtimes; 3,3 mm kunststof behuizing

andnbsp;

TOEPASSINGEN

andbull; Notebook Point of Load

andbull; Point-of-Load Synchronous Buck in

andnbsp;andnbsp;Netwerk-, telecom- en computersystemen

andnbsp;

BESCHRIJVING

De CSD17304Q3 is een30V N-kanaal NexFETandtrade; vermogens-MOSFETvan Texas Instruments (TI), met een geavanceerdeSON 3,3x3,3 mm behuizing. Ontworpen voorhoge stroom, hoog rendement vermogensconversie, zijn ultra-lage Rds(on) (2,2 mandOmega;) en 60A continue stroomcapaciteit maken het ideaal voorautomotive elektronica, industriële energiesystemen en motoraandrijvingen.

✔ 80% kleiner dan TO-220 behuizingen
✔ 60% lagere geleidingsverliezen (vs. 5 mandOmega; MOSFET's)
✔ Ondersteunt 1 MHz PWM-schakeling

andnbsp;

INFORMATIE

Categorie	Discrete halfgeleiderproducten Transistors FET's, MOSFET's Enkele FET's, MOSFET's	andnbsp;
Fabrikant	Texas Instruments	andnbsp;
Serie	NexFETandtrade;	andnbsp;
Verpakking	Tape and Reel (TR) Cut Tape (CT) Digi-Reelandreg;	andnbsp; andnbsp; andnbsp;
Onderdeelstatus	Actief	andnbsp;
FET-type	N-kanaal	andnbsp;
Technologie	MOSFET (metaaloxide)	andnbsp;
Drain-to-Source spanning (Vdss)	30 V	andnbsp;
Stroom - Continue drain (Id) @ 25anddeg;C	15A (Ta), 56A (Tc)	andnbsp;
Aansturingsspanning (Max Rds On, Min Rds On)	3V, 8V	andnbsp;
Rds On (Max) @ Id, Vgs	7,5 mOhm @ 17A, 8V	andnbsp;
Vgs(th) (Max) @ Id	1,8V @ 250andmicro;A	andnbsp;
Gate Charge (Qg) (Max) @ Vgs	6,6 nC @ 4,5 V	andnbsp;
Vgs (Max)	+10V, -8V	andnbsp;
Ingangscapaciteit (Ciss) (Max) @ Vds	955 pF @ 15 V	andnbsp;
FET-functie	-	andnbsp;
Vermogensverlies (Max)	2,7W (Ta)	andnbsp;
Bedrijfstemperatuur	-55anddeg;C ~ 150anddeg;C (TJ)	andnbsp;
Kwaliteit	-	andnbsp;
Kwalificatie	-	andnbsp;
Montagetype	Opbouwmontage	andnbsp;
Leverancier apparaatbehuizing	8-VSON-CLIP (3,3x3,3)	andnbsp;
Behuizing / Behuizing	8-PowerTDFN	andnbsp;
Basis productnummer	CSD17304

andnbsp;

Tekening
