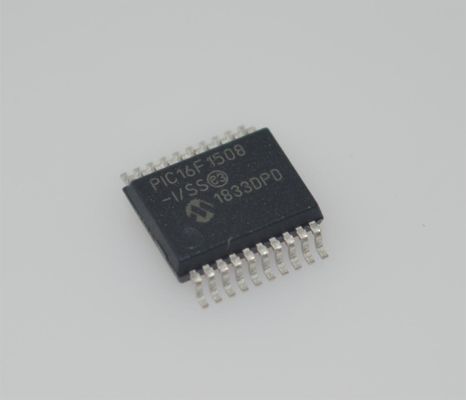

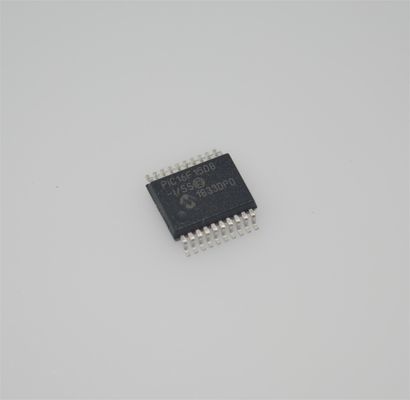

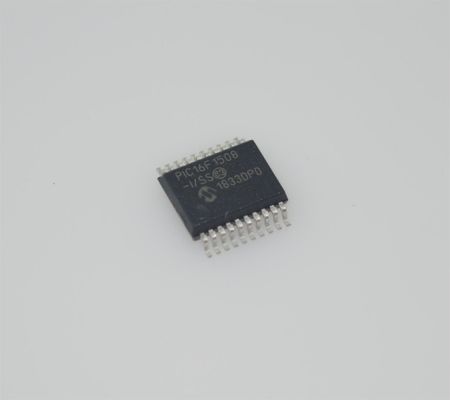

PIC16F1508-I/SS 20MHz 8-bit MCU 7KB Flash 256B RAM 12-bit ADC SSOP-20 2-5.5V -40°C tot +85°C

PIC16F1508-I/SS 20MHz 8-bit MCU 7KB Flash 256B RAM 12-bit ADC SSOP-20 2-5.5V -40anddeg;C tot +85anddeg;C

andnbsp;

Speciale Microcontroller Kenmerken:

andbull; Bedrijfsspanningsbereik:

- 1.8V tot 3.6V (PIC16LF1508/9)

- 2.3V tot 5.5V (PIC16F1508/9)

andbull; Zelf-Programmeerbaar onder Software Controle

andbull; Power-on Reset (POR)

andbull; Power-up Timer (PWRT)

andbull; Programmeerbare Low-Power Brown-out Reset (LPBOR)

andbull; Uitgebreide Watchdog Timer (WDT):

- Programmeerbare periode van 1 ms tot 256s

andbull; Programmeerbare Code Bescherming

andbull; In-Circuit Serial Programmingandtrade; (ICSPandtrade;) via Twee Pinnen

andbull; Verbeterde Low-Voltage Programming (LVP)

andbull; In-Circuit Debug (ICD) via Twee Pinnen

andbull; Energiebesparende Slaapmodus:

- Low-Power Slaapmodus

- Low-Power BOR (LPBOR)

andbull; Geïntegreerde Temperatuurindicator

andbull; 128 Bytes High-Endurance Flash

- 100.000 schrijfbewerkingen Flash-duurzaamheid (minimaal)

andnbsp;

Perifere Kenmerken:

andbull; Analoog-naar-Digitaal Converter (ADC):

- 10-bit resolutie

- 12 externe kanalen

- Drie interne kanalen:

andnbsp; - Vaste Spanningsreferentie

andnbsp; - Digitaal-naar-Analoog Converter (DAC)

andnbsp; - Temperatuurindicator kanaal

- Auto-acquisitie mogelijkheid

- Conversie beschikbaar tijdens Slaap

andbull; 5-Bit Digitaal-naar-Analoog Converter (DAC):

- Uitgang extern beschikbaar

- Positieve referentie selectie

- Interne verbindingen met comparatoren en ADC

andbull; Twee Comparatoren:

- Rail-to-rail ingangen

- Stroommodus controle

- Software bestuurbare hysteresis

andbull; Spanningsreferentie:

- 1.024V Vaste Spanningsreferentie (FVR) met 1x, 2x en 4x Versterkingsuitgangsniveaus

andbull; 18 I/O Pinnen (1 Alleen-Ingang Pin):

- Hoge stroom sink/source 25 mA/25 mA

- Individueel programmeerbare zwakke pull-ups

- Individueel programmeerbare

andnbsp; Interrupt-on-Change (IOC) pinnen

andbull; Timer0: 8-Bit Timer/Teller met 8-Bit Programmeerbare Prescaler

andbull; Verbeterde Timer1:

- 16-bit timer/teller met prescaler

- Externe Gate Ingangsmodus

andbull; Timer2: 8-Bit Timer/Teller met 8-Bit Periode Register, Prescaler en Postscaler

andbull; Vier 10-bit PWM modules

andbull; Master Synchronous Serial Port (MSSP) met SPI en I2C met:

- 7-bit adresmaskering

- SMBus/PMBusandtrade; compatibiliteit

andbull; Verbeterde Universal Synchronous Asynchronous Receiver Transmitter (EUSART)

- RS-232, RS-485 en LIN compatibel

- Auto-Baud Detect

- Auto-wake-up bij Start

andbull; Vier Configureerbare Logische Cel (CLC) modules:

- 16 selecteerbare ingangsbron signalen

- Vier ingangen per module

- Software controle van combinatorische/sequentiele logica/toestand/klok functies

- AND/OR/XOR/D Flop/D Latch/SR/JK

- Ingangen van externe en interne bronnen

- Uitgang beschikbaar voor pinnen en randapparatuur

- Werking in Slaap

andbull; Numeriek Gereguleerde Oscillator (NCO):

- 20-bit accumulator

- 16-bit increment

- Echte lineaire frequentie controle

- Hoge snelheid klokingang

- Selecteerbare Uitgangsmodi

andnbsp; - Vaste Duty Cycle (FDC) modus

andnbsp; - Puls Frequentie (PF) modus

andbull; Complementaire Golfvorm Generator (CWG):

- Acht selecteerbare signaalbronnen

- Selecteerbare dalende en stijgende flank dead-band controle

- Polariteitscontrole

- Vier auto-shutdown bronnen

- Meerdere ingangsbronnen: PWM, CLC, NCO

andnbsp;

INFORMATIE

andnbsp;

Tekening
