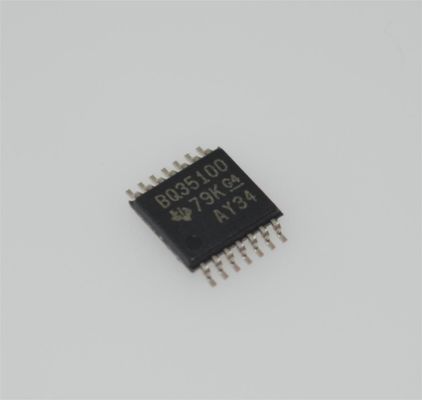

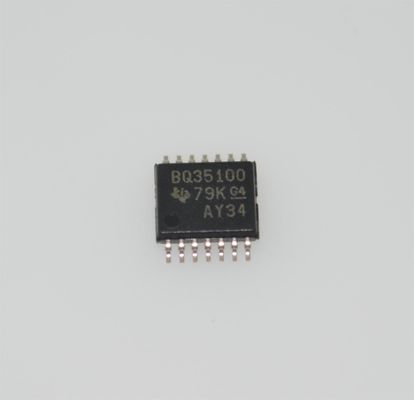

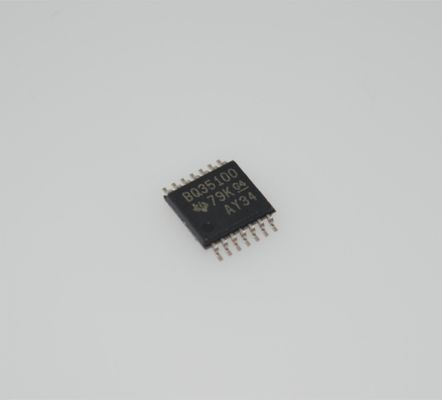

BQ35100PWR Battery Fuel Gauge 1-Cell Li-SOCl2 I2C Interface ±1% nauwkeurigheid 1.8-3.6V 14-TSSOP -40°C tot +85°C

BQ35100PWR

andnbsp;

Kenmerken

andbull; Brandstofmeter en batterijdiagnostiek voor debietmetertoepassingen voorspellen het einde van de levensduur of vroegtijdig falen van de batterij

andndash; Ondersteunt lithium-thionylchloride (Li-SOCl2) en lithium-mangaanoxide (Li-MnO2) chemische batterijen

andndash; Nauwkeurige metingen van spanning, temperatuur, stroom en coulomb-teller die de batterijstatus en levensduur rapporteren

andndash; State-of-health (SOH) algoritme voor Li-MnO2

andndash; End-of-service (EOS) algoritme voor Li-SOCl2

andndash; Coulomb-accumulatie (ACC) algoritme voor alle batterijtypen

andbull; Ultra-laag gemiddeld stroomverbruik om de batterijduur te maximaliseren

andndash; Meter ingeschakeld via host-gestuurde periodieke updates

andndash; State-of-health (SOH) ~0,06 andmicro;A

andndash; End-of-service (EOS) ~0,35 andmicro;A

andndash; Coulomb-accumulatie (ACC) diagnostische updates ~0,3 andmicro;A

andbull; Systeeminteractiemogelijkheden

andndash; I2C hostcommunicatie, die toegang biedt tot batterijparameters en -status

andndash; Configureerbare host-interrupt

andndash; Opties voor gegevensregistratie van batterij-informatie voor in-bedrijf-diagnostiek en foutanalyse

andndash; SHA-1 authenticatie om namaakbatterijen te helpen voorkomen

andnbsp;

Toepassingen

andbull; Gebruikt in primaire batterijsystemen en geschikt voor dynamische belasting en toepassingen met grote omgevingstemperatuurveranderingen andndash; Slimme meters en debietmeters andndash; Toegangscontrole voor deuren andndash; Rook- en gaslekkagedetectoren andndash; Gebouwautomatisering andndash; IoT, inclusief sensorknopen andndash; Asset tracking

andbull; Batterijstatusrapportage en diagnostiek met vroege detectie van defecten voor debietmetersystemen

andbull; Verlengt de batterijduur met nauwkeurige batterijmeting voor rookmelders, sensorknopen en asset tracker-toepassingen

andnbsp;

Beschrijving

De BQ35100 batterijbrandstofmeter en end-of-service monitor biedt zeer configureerbare brandstofmeting voor niet-oplaadbare (primaire) lithiumbatterijen zonder dat een geforceerde ontlading van de batterij nodig is. Gebouwd zodat optimalisatie niet nodig is om nauwkeurige metingen te bereiken, gebruikt het BQ35100-apparaat gepatenteerde TI-meetalgoritmen om de optie te ondersteunen om een oude batterij naadloos te vervangen door een nieuwe.

Het BQ35100-apparaat levert nauwkeurige resultaten met een ultra-laag gemiddeld stroomverbruik waarbij minder dan 2 andmicro;A kan worden bereikt via hostbesturing via de GAUGE ENABLE (GE) pin. Het apparaat hoeft slechts lang genoeg van stroom te worden voorzien, met een door het systeem bepaalde updatefrequentie, om gegevens te verzamelen en berekeningen te maken ter ondersteuning van het geselecteerde algoritme. Een typisch systeem hoeft mogelijk slechts eenmaal per 8 uur te worden bijgewerkt, aangezien de meter niet van stroom hoeft te worden voorzien om alle ontladingsactiviteit te meten.

De brandstofmeetfuncties gebruiken spannings-, stroom- en temperatuurmetingen om state-of-health (SOH)-gegevens en end-of-service (EOS)-waarschuwingsinformatie te leveren, waarbij de host de verzamelde gegevens kan lezen via een 400-kHz I2C-bus. Een ALERT-uitgang, gebaseerd op een verscheidenheid aan configureerbare status- en gegevensopties, is ook beschikbaar om de host te onderbreken.
