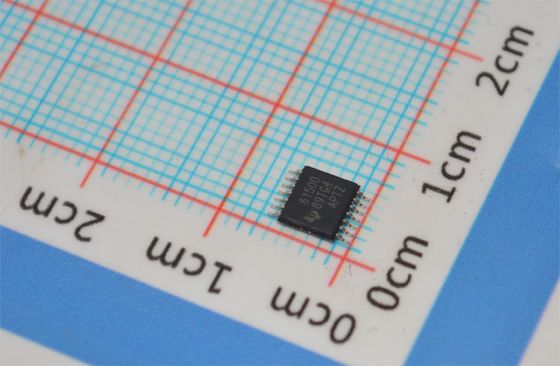

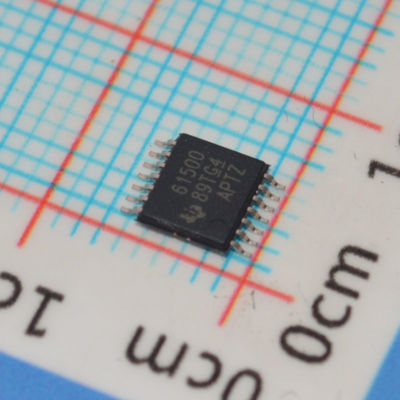

TPS61500PWPR 5V 1.2A Boost Converter 2.5-5.5V Input 95% Efficiëntie 1MHz 14-HTSSOP -40°C tot +85°C

TPS61500PWPR

Kenmerken

• 2,9 V tot 18 V ingangsspanningsbereik

• 3 A, 40 V interne vermogensschakelaar – Vier 3 W LED's vanaf 5 V ingang – Acht 3 W LED's vanaf 12 V ingang

• Hoogrendementsvermogensconversie: tot 93%

• Frequentie ingesteld door externe weerstand: 200 kHz tot 2,2 MHz

• Door de gebruiker gedefinieerde soft start in volledige belasting

• Programmeerbare overspanningsbeveiliging

• Analoge en pure PWM helderheidsdimming

• 14-pins HTSSOP-pakket met PowerPAD™

Toepassingen

• Monitor achtergrondverlichting

• 1-Wor3-W high-brightness LED

Beschrijving

De TPS61500 is een monolithische schakelende regelaar met geïntegreerde 3 A, 40 V vermogensschakelaar. Het is een ideale driver voor high-brightness 1-W of 3-W LED's. Het apparaat heeft een breed ingangsspanningsbereik ter ondersteuning van toepassingen met een ingangsspanning van multi-cell batterijen of gereguleerde 5 V of 12 V voedingsrails. Vin 5 V PWM C4 C5 R4 1 De LED-stroom wordt ingesteld met een externe sensorweerstand R3, en de feedbackspanning die wordt gereguleerd op 200 mV door stroommodus PWM (pulse width modulation) regellus, zoals weergegeven in de typische toepassing. Het apparaat ondersteunt analoge en pure PWM dimmethoden voor LED-helderheidsregeling. Door een condensator aan te sluiten op de DIMC-pin, wordt het apparaat geconfigureerd om te worden gebruikt voor analoge dimming, en de LED-stroom varieert evenredig met de duty cycle van een extern PWM-signaal. Door de DIMC-pin zwevend te maken, wordt het apparaat geconfigureerd voor pure PWM-dimming, waarbij de gemiddelde LED-stroom de duty cycle van het PWM-signaal is, vermenigvuldigd met een ingestelde LED-stroom. Het apparaat beschikt over een programmeerbare soft-startfunctie om de inschakelstroom tijdens het opstarten te beperken, en het heeft andere ingebouwde beveiligingsfuncties, zoals puls-per-puls overstroombegrenzing, overspanningsbeveiliging en thermische uitschakeling. De TPS61500 is verkrijgbaar in een 14-pins HTSSOP-pakket met PowerPAD.

Informatie

Tekening
