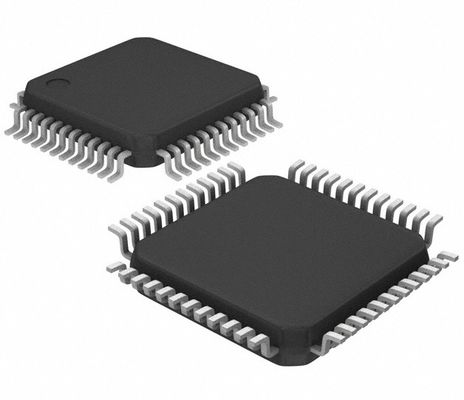

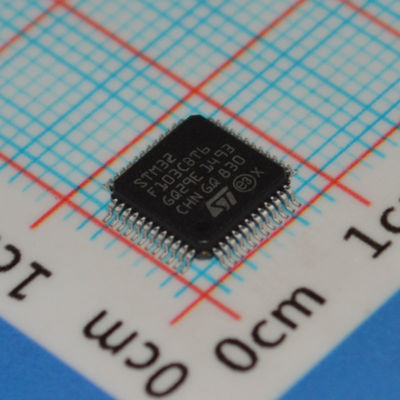

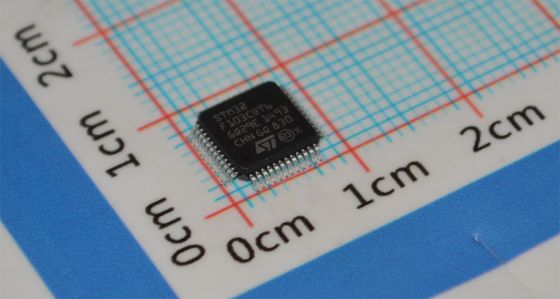

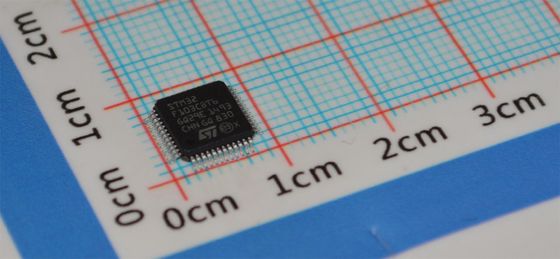

STM32F103CBT6 72MHz Cortex-M3 MCU 128KB Flash 20KB RAM 2x12-bit ADC 3xUSART USB/CAN LQFP-48 2.0-3.6V -40°C tot +85°C Industriële prestaties

STM32F103CBT6

ennbsp

Kenmerken

Inclusief ST-geavanceerde gepatenteerde technologie

enbull; Armandreg; 32-bits Cortexandreg;-M3 CPU kern

enndash; 72 MHz maximale frequentie, 1,25 DMIPS/MHz (Dhrystone 2.1) prestaties bij 0 wachttoegang tot geheugen

enndash; Eencyclusvermenigvuldiging en hardware-verdeling

En een stier, herinneringen

64 of 128 Kbytes flashgeheugen

20 Kbytes SRAM

enbull; Clock, reset en supply management

en/of: 2,0 tot 3,6 V toepassingsvoorziening en I/O

endash; POR, PDR en programmeerbare spanningsdetector (PVD)

enndash; 4 tot en met 16 MHz kristal oscillator

Interne 8 MHz fabrieks-uitgeruste RC

Intern 40 kHz RC

PLL voor CPU-klok

enndash; 32 kHz oscillator voor RTC met kalibratie

enbull; laag vermogen

enndash; Slaap-, Stop- en Standby-modus

VBAT-voorziening voor RTC en back-upregisters

A/D-converters voor 2x 12 bit, 1 en micro (tot 16 kanalen)

Omrekeningsbereik: 0 tot 3,6 V

Dual-sample- en hold-capaciteit

Temperatuursensor

enbull; DMA

7 kanalen DMA-controller

Ondersteunde randapparatuur: timers, ADC, SPI's, I2C's en USART's

enbull; tot 80 snelle I/O-poorten

26/37/51/80 I/O, allemaal meetbaar op 16 externe onderbrekingsvectoren en bijna allemaal 5 V-tolerant

enbull; Debug modus:

enndash; Serial wire debug (SWD) en JTAG-interfaces

en bul; Zeven timers

enndash; Drie 16-bits timers, elk met maximaal 4 IC/OC/PWM of pulsmetaars en een quadrature (inkrementele) encoder-invoer

16 bit, motor control PWM timer met dood-tijd generatie en noodstop

Twee wachthondentimers (onafhankelijk en venster)

SysTick timer 24-bit downcounter

enbull; tot negen communicatieinterfaces

enndash; maximaal twee I2C-interfaces (SMBus/PMBusandreg;)

tot drie USART's (ISO 7816-interface, LIN, IrDA-mogelijkheid, modembesturing)

tot twee SPI's (18 Mbit/s)

enndash; CAN-interface (2.0B Actief)

USB 2.0 full-speed interface

andbull; CRC-berekenings-eenheid, 96-bits unieke ID

enbull; de verpakkingen zijn ECOPACK enreg;

ennbsp

Beschrijving

De STM32F103xx-lijnen met middelgrote dichtheid bevatten de hoge prestatie Armandreg; Cortexandreg;-M3 32-bits RISC-kern die werkt op een frequentie van 72 MHz,High-speed ingebedde geheugen (Flash geheugen tot 128 Kbyte en SRAM tot 20 Kbyte)Alle apparaten bieden twee 12-bits ADC's, drie algemene 16-bits timers plus één PWM-timer,evenals standaard- en geavanceerde communicatie-interfacesDe apparaten werken met een stroomtoevoer van 2,0 tot 3,6 V. Ze zijn verkrijgbaar in de varianten 40 tot +85 en deg.C-temperatuurbereik en deEen uitgebreide reeks energiebesparende modus maakt het ontwerpen van lage-energie toepassingen mogelijk.De STM32F103xx-lijn voor middelgrote dichtheid bevat apparaten in zes verschillende pakkettypen.: van 36 pinnen tot 100 pinnen. Afhankelijk van het gekozen apparaat zijn verschillende sets randapparatuur inbegrepen,De onderstaande beschrijving geeft een overzicht van het volledige assortiment randapparatuur dat in deze familie wordt voorgesteld.Deze eigenschappen maken de STM32F103xx-microcontrollerfamilie met middelgrote dichtheid geschikt voor een breed scala van toepassingen, zoals motor aandrijvingen, applicatiecontrole,medische apparatuur en handtoestellen, pc- en gamingperifere apparatuur, gps-platforms, industriële toepassingen, PLC's, omvormers, printers, scanners, alarmsystemen, video-intercoms en HVAC's.

ennbsp

Inleiding

Dit document bevat de bestelgegevens en de mechanische apparaatkenmerken van de STM32F103x8 en STM32F103xB lijnmicrocontrollers met een middelgrote dichtheid.Voor meer informatie over de hele STMicroelectronics familie STM32F103xx, zie rubriek 2.2: Volledige compatibiliteit in de gehele familie. Het STM32F103xx-gegevensblad met middelgrote dichtheid moet worden gelezen in combinatie met de STM32F10xxx-handleiding met lage, middelgrote en hoge dichtheid.Voor informatie over het apparaat errata met betrekking tot het gegevensblad en de referentiehandleiding, verwijzen naar de STM32F103x8/B errata sheet (ES096).Voor informatie over de Armandreg;(a) Cortexandreg;-M3 core verwijzen naar de Cortexandreg;-M3 Technical Reference Manual, beschikbaar op de website www.arm.com.
