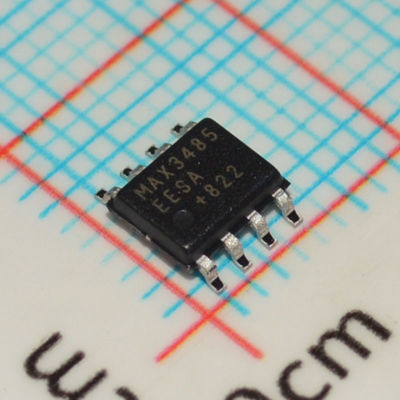

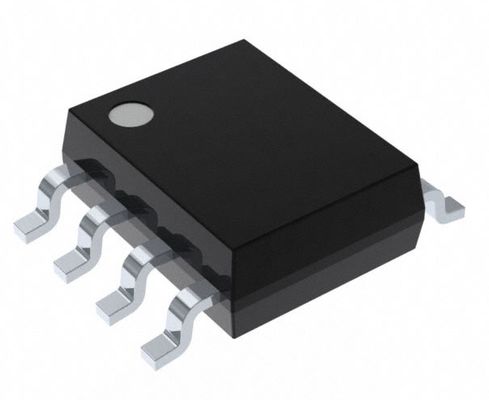

MAX3485EESA 3.3V RS-485/RS-422 Transceiver 10Mbps 1/8 Eenheidsbelasting (256 knooppunten) ±15kV ESD SOIC-8 -40°C tot +85°C

MAX3485EESA

andnbsp;

Kenmerken

● ESD-bescherming voor RS-485 I/O-pinnen

andnbsp; andbull; andplusmn;15kV—Human Body Model

andnbsp; andbull; andplusmn;8kV—IEC 1000-4-2, Contactontlading

andnbsp; andbull; andplusmn;15kV—IEC 1000-4-2, Luchtgap-ontlading

● Werkt op een enkele +3,3V voeding— Geen laadpomp vereist

● Interoperabel met +5V logica

● Gegarandeerde 12 Mbps datasnelheid (MAX3485E/MAX3490E/MAX3491E)

● Slew-rate beperkt voor foutloze gegevensoverdracht (MAX3483E/MAX3488E)

● 2nA laagstroom uitschakelmodus (MAX3483E/MAX3485E/MAX3486E/MAX3491E)

● -7V tot +12V common-mode ingangsspanningsbereik

● Full-duplex en half-duplex versies beschikbaar

● Industriestandaard 75176 pinout (MAX3483E/MAX3485E/MAX3486E)

● Stroombegrenzing en thermische uitschakeling voor driver-overbelastingsbeveiliging

andnbsp;

Toepassingen

● Telecommunicatie

● Industriële besturing lokale netwerken

● Zenders/ontvangers voor EMI-gevoelige toepassingen

● Integrated Services Digital Networks

andnbsp;

Algemene beschrijving

Apparaten in de MAX3483E-familie (MAX3483E/MAX3485E/ MAX3486E/MAX3488E/MAX3490E/MAX3491E) zijn andplusmn;15kV ESD-beschermde, +3,3V, low-power zenders/ontvangers voor RS-485 en RS-422 communicatie. Elk apparaat bevat één driver en één ontvanger. De MAX3483E en MAX3488E hebben slew-rate-beperkte drivers die EMI minimaliseren en reflecties verminderen die worden veroorzaakt door onjuist afgesloten kabels, waardoor foutloze gegevensoverdracht mogelijk is met datasnelheden tot 250 kbps. De gedeeltelijk slew-rate-beperkte MAX3486E zendt tot 2,5 Mbps uit. De MAX3485E, MAX3490E en MAX3491E zenden uit met maximaal 12 Mbps.

Alle apparaten beschikken over verbeterde elektrostatische ontladings (ESD) bescherming. Alle zenderuitgangen en ontvangeringangen zijn beschermd tot andplusmn;15kV met behulp van IEC 1000-4-2 Luchtgap-ontlading, andplusmn;8kV met behulp van IEC 1000-4-2 Contactontlading en andplusmn;15kV met behulp van het Human Body Model.

Drivers zijn kortsluitstroom begrensd en zijn beschermd tegen overmatige vermogensdissipatie door thermische uitschakelcircuits die de driveruitgangen in een hoog-impedantie toestand plaatsen. De ontvangeringang heeft een failsafe-functie die een logische-hoge uitgang garandeert als beide ingangen open circuit zijn.

De MAX3488E, MAX3490E en MAX3491E bieden full-duplex communicatie, terwijl de MAX3483E, MAX3485E en MAX3486E zijn ontworpen voor half-duplex communicatie.

andnbsp;

Informatie

andnbsp;

Tekening
