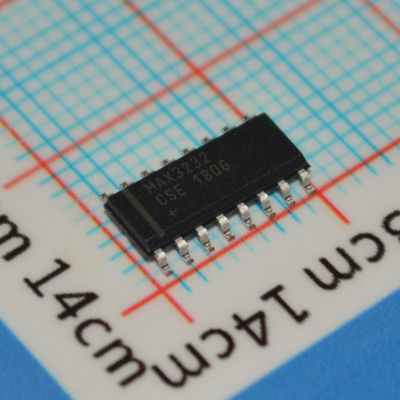

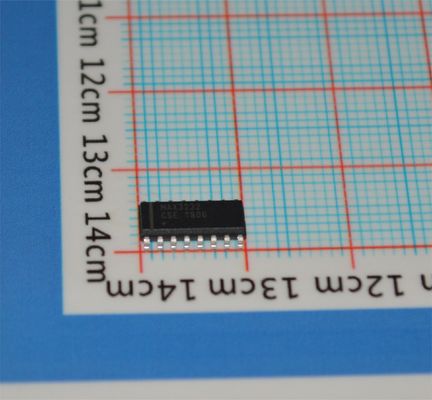

MAX3232CSE
andnbsp;
Algemene beschrijving
De MAX3222/MAX3232/MAX3237/MAX3241 transceivers hebben een eigen low-dropout transmitter output stage, waardoor echte RS-232 prestaties mogelijk zijn met een voeding van 3,0 V tot 5,5 V met een dubbele laadpomp. De apparaten vereisen slechts vier kleine 0,1andmicro;F externe laadpompcondensatoren. De MAX3222, MAX3232 en MAX3241 garanderen een werking met datasnelheden van 120 kbps met behoud van RS-232 uitgangsniveaus. De MAX3237 garandeert een werking met datasnelheden van 250 kbps in de normale bedrijfsmodus en 1 Mbps in de MegaBaudandtrade; bedrijfsmodus.
De MAX3222/MAX3232 hebben 2 ontvangers en 2 drivers. De MAX3222 en MAX3232 zijn qua pinnen, behuizing en functionaliteit compatibel met de industriestandaard MAX242 en MAX232.
De MAX3241 heeft 5 ontvangers en 3 drivers, terwijl de MAX3237 3 ontvangers en 5 drivers heeft. Ontvangers R1 (MAX3237/MAX3241) en R2 (MAX3241) hebben extra uitgangen naast hun standaard uitgangen. Deze extra uitgangen zijn altijd actief, waardoor externe apparaten kunnen worden bewaakt zonder de beschermingsdiodes in circuits die mogelijk VCC volledig verwijderd hebben, voorwaarts te voorspannen.
De MAX3222, MAX3232 en MAX3241 zijn verkrijgbaar in ruimtebesparende TSSOP- en SSOP-behuizingen met bedrijfstemperaturen van -40anddeg;C tot +85anddeg;C of 0anddeg;C tot 70anddeg;C.
andnbsp;
Toepassingen
● Apparatuur op batterijen
● Handheld apparatuur
● Randapparatuur
● Datacom-apparatuur
andnbsp;
Voordelen en kenmerken
● Geïntegreerde functies besparen ruimte op de printplaat en vereenvoudigen het ontwerp
andbull; Laadpompcircuit elimineert de noodzaak van een bipolaire andplusmn;12V voeding
andbull; Brede werking met enkele voeding van +3V tot +5,5V voeding
andbull; Altijd-aan extra uitgangen maken bewaking van externe apparaten mogelijk
● Energiebesparing verlengt de levensduur van de batterij
andbull; 1andmicro;A stroomverbruik in de uitschakelmodus terwijl de ontvanger actief is (MAX3222, MAX3237, MAX3241)
andnbsp;
Informatie
|
Categorie
|
|
|
|
Fabrikant
|
Analog Devices Inc./Maxim Integrated
|
|
|
Serie
|
|
|
|
Verpakking
|
|
|
|
Onderdeelstatus
|
|
|
|
Type
|
|
|
|
Protocol
|
|
|
|
Aantal drivers/ontvangers
|
|
|
|
Duplex
|
|
|
|
Ontvanger hysterese
|
|
|
|
Datasnelheid
|
|
|
|
Spanning - Voeding
|
|
|
|
Bedrijfstemperatuur
|
|
|
|
Montagetype
|
|
|
|
Behuizing / Behuizing
|

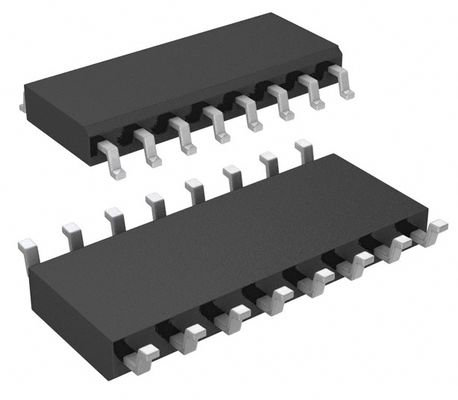

16-SOIC (0,154andquot;, 3,90 mm breedte)
|
|
|
Leverancier apparaatbehuizing
|
|
|
|
Basis productnummer
|
|
andnbsp;
Tekening
