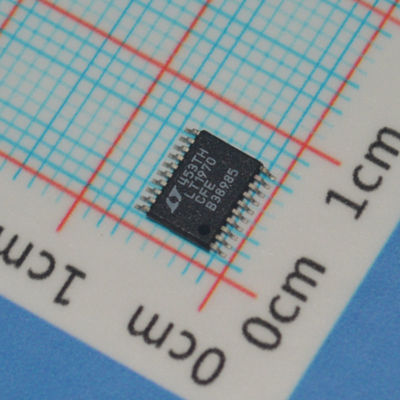

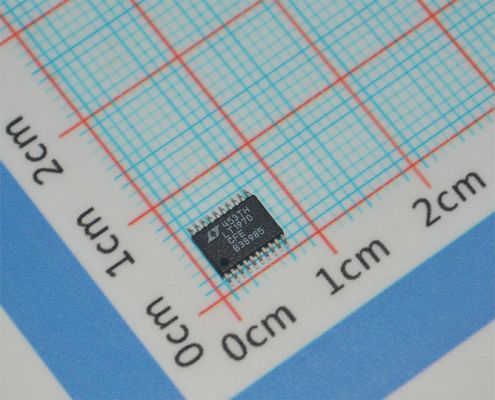

LT1970CFE ±500mA Power Op Amp 3V tot ±15V Supply 1MHz Bandbreedte 0,5μV/°C Offset Drift 20-TSSOP-EP -40°C tot +85°C

LT1970CFE

andnbsp;

Kenmerken

andnbsp;andplusmn;500mA Minimale Uitgangsstroom

andnbsp;Onafhankelijke Aanpassing van Bron- en Zinkstroomlimieten

andnbsp;2% Stroomlimiet Nauwkeurigheid

andnbsp;Werkt met Enkele of Gesplitste Voedingen

andnbsp;Uitschakel-/Inschakelbesturingsingang

andnbsp;Open Collector Statusvlaggen: Zinkstroomlimiet Bronstroomlimiet Thermische Uitschakeling

andnbsp;Fail Safe Stroomlimiet en Thermische Uitschakeling

andnbsp;1,6V/andmicro;s Snelheid

andnbsp;3,6MHz Bandbreedte Product

andnbsp;Snelle Stroomlimiet Reactie: 2MHz Bandbreedte

andnbsp;Gespecificeerd Temperatuurbereik: andndash;40anddeg;C tot 85anddeg;C

andnbsp;Verkrijgbaar in een 20-pins TSSOP-pakket

andnbsp;

Toepassingen

Automatische Testapparatuur

Laboratoriumvoedingen

Motordrivers

Thermo-elektrische Koeler Driver

andnbsp;

Beschrijving

De LTandreg;1970 is een andplusmn;500mA vermogensversterker met precieze extern geregelde stroombegrenzing. Afzonderlijke besturingsspanningen programmeren de drempelwaarden voor de bron- en zinkstroomlimiet met 2% nauwkeurigheid. De uitgangsstroom kan worden verhoogd door externe vermogenstransistors toe te voegen.

Het circuit werkt met enkele of gesplitste voedingen van 5V tot 36V totale voedingsspanning. In normale werking zijn de ingangstrap en de uitgangstrap aangesloten (VCC naar V+ en VEE naar Vandndash;). Om het stroomverbruik te verminderen, is het mogelijk om de uitgangstrap (V+, Vandndash;) van onafhankelijke, lagere spanningsrails te voeden. De versterker is unity-gain stabiel met een 3,6MHz bandbreedte product en heeft een snelheid van 1,6V/andmicro;s. De stroombegrenzingscircuits werken met een reactie van 2MHz tussen de VCSRC- of VCSNK-besturingsingangen en de versterkeruitgang.

Open collector statusvlaggen signaleren de activering van het stroombegrenzingscircuit, evenals de thermische uitschakeling van de versterker. Een inschakellogische ingang zet de versterker in een laag vermogen, hoogimpedante uitgangstoestand wanneer deze laag wordt getrokken. Thermische uitschakeling en een andplusmn;800mA vaste stroombegrenzing beschermen de chip onder foutcondities.

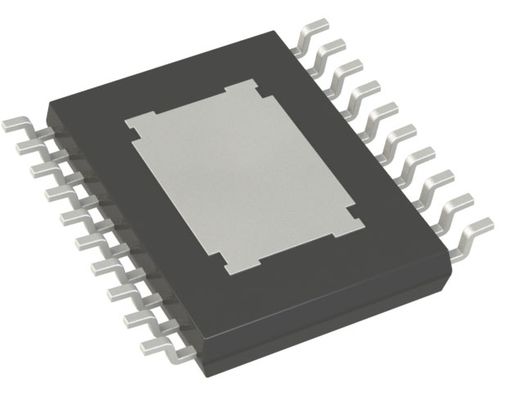

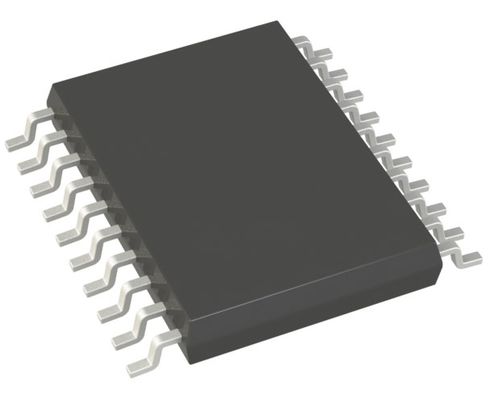

De LT1970 is verpakt in een 20-pins TSSOP-pakket met een thermisch geleidende koperen bodemplaat om de warmteafvoer te vergemakkelijken.
