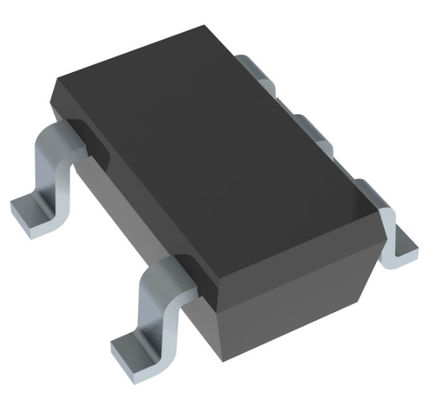

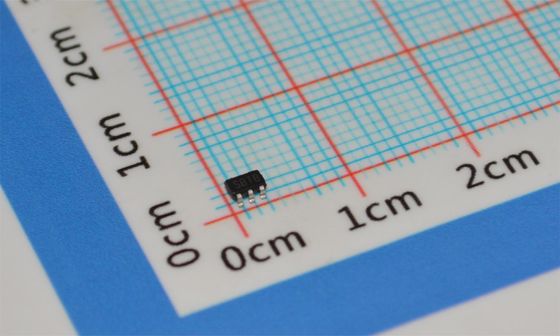

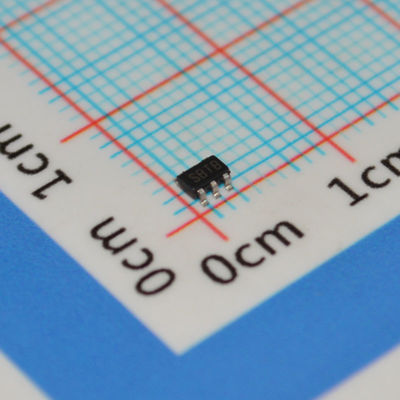

LM3671MF-ADJ 1MHz Verstelbare Buck Converter 2.7-5.5V Input 600mA Output SOT-23-5 90% Efficiëntie -40°C tot +85°C

LM3671MF-ADJ

KENMERKEN

• 16µA Typische Ruststroom

• 600mA Maximale Belastingscapaciteit

• 2MHz PWM Vaste Schakelfrequentie (typ.)

• Automatische PFM/PWM Modus Schakeling

• Interne Synchrone Gelijkrichting voor Hoge Efficiëntie

• Interne Soft Start

• 0,01 µA Typische Uitschakelstroom

• Werkt op een Enkele Li-Ion Cel Batterij

• Slechts Drie Kleine Oppervlakte-gemonteerde Externe Componenten Vereist (Eén Inductor, Twee Keramische Condensatoren)

• Stroom Overbelasting en Thermische Uitschakelbeveiliging

• Beschikbaar in Vaste Uitgangsspanningen en Verstelbare Versie

• LM3671Q is een Automotive Grade Product dat AEC-Q100 Grade 1 Gekwalificeerd is

• SOT-23, 5-Bump DSBGA en 6-Pin USON Pakketten

TOEPASSINGEN

• Mobiele Telefoons

• PDA's

• MP3-spelers

• W-LAN

• Draagbare Instrumenten

• Digitale Fotocamera's

• Draagbare Harde Schijven

• Automotive

BESCHRIJVING

De LM3671 step-down DC-DC converter is geoptimaliseerd voor het voeden van laagspanningscircuits vanaf een enkele Li-Ion cel batterij en ingangsspanningsrails van 2,7V tot 5,5V. Het levert tot 600 mA belastingsstroom over het gehele ingangsspanningsbereik. Er zijn verschillende vaste uitgangsspanningsopties beschikbaar, evenals een verstelbare uitgangsspanningsversie variërend van 1,1V tot 3,3V.

Het apparaat biedt superieure functies en prestaties voor mobiele telefoons en vergelijkbare draagbare systemen. Automatische intelligente schakeling tussen PWM lage ruis en PFM lage-stroom modus biedt verbeterde systeemcontrole. In PWM-modus werkt het apparaat op een vaste frequentie van 2 MHz (typ.). Hysteretische PFM-modus verlengt de levensduur van de batterij door de ruststroom te verminderen tot 16 µA (typ.) tijdens lichte belasting en stand-by-werking. Interne synchrone gelijkrichting zorgt voor een hoge efficiëntie tijdens PWM-moduswerking. In de uitschakelmodus schakelt het apparaat uit en vermindert het batterijverbruik tot 0,01 µA (typ.).

Informatie

Tekening
