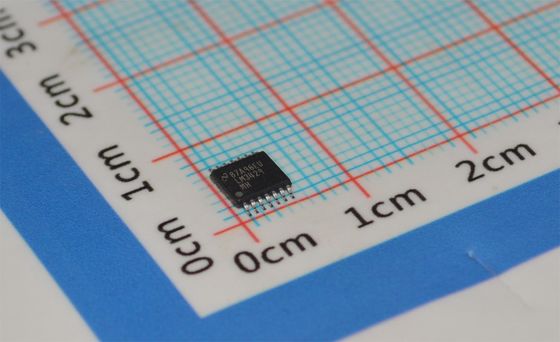

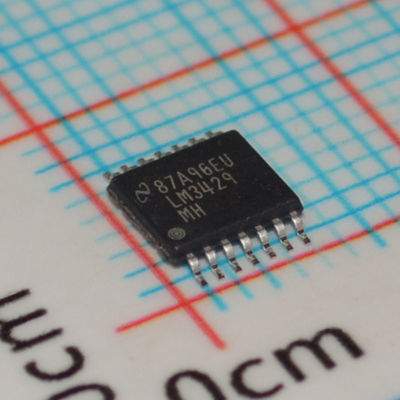

LM3429MHX
andnbsp;
Kenmerken
andbull; LM3429-Q1 is AEC-Q100 Grade 1 Gekwalificeerd voor 1 Automotive Toepassingen
andbull; VIN Bereik van 4,5 V tot 75 V
andbull; Instelbare Stroomdetectiespanning
andbull; High-Side Stroomdetectie
andbull; 2-Ω, 1-A Peak MosFET Gate Driver
andbull; Ingangsonderspanningsbeveiliging
andbull; Overspanningsbeveiliging
andbull; PWM Dimmen
andbull; Analoog Dimmen
andbull; Cyclus-per-Cyclus Stroombegrenzing
andbull; Programmeerbare Schakelfrequentie

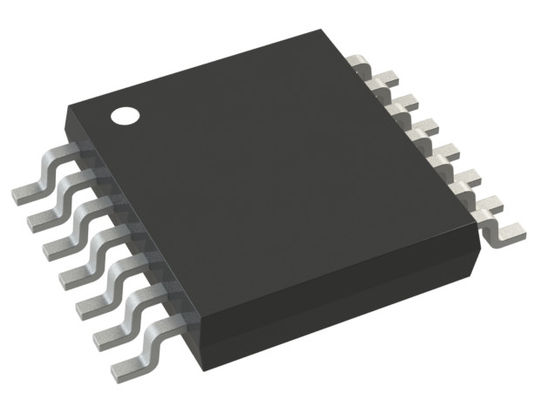

andbull; Laagprofiel 14-pins HTSSOP Pakket
andbull; Thermische Uitschakeling
andnbsp;
Toepassingen
andbull; LED Drivers - Buck, Boost, Buck-Boost, SEPIC
andbull; Binnen- en Buiten SSL
andbull; Automotive
andbull; Algemene Verlichting
andbull; Constante-Stroom Regelaars
andnbsp;
Beschrijving
De LM3429 is een veelzijdige hoogspannings N-kanaal MosFET controller voor LED drivers. Hij kan eenvoudig worden geconfigureerd in buck, boost, buck-boost en SEPIC topologieën. Deze flexibiliteit, samen met een ingangsspanningswaarde van 75V, maakt de LM3429 ideaal voor het verlichten van LED's in een zeer diverse, grote familie van toepassingen.
Instelbare high-side stroomdetectiespanning maakt een nauwkeurige regeling van de LED-stroom mogelijk met de hoogst mogelijke efficiëntie. De LM3429 gebruikt Predictive Off time (PRO) controle, wat een combinatie is van peak current-mode controle en een predictive off-timer. Deze controle methode vergemakkelijkt het ontwerp van luscompensatie en biedt tegelijkertijd inherente ingangsspannings feed-forward compensatie.
De LM3429 bevat een hoogspannings opstartregelaar die werkt over een breed ingangsbereik van 4,5 V tot 75 V. De interne PWM-controller is ontworpen voor instelbare schakelfrequenties tot 2 MHz, waardoor compacte oplossingen mogelijk zijn. Extra functies zijn onder meer analoog dimmen, PWM dimmen, overspanningsbeveiliging, onderspanningsvergrendeling, cyclus-per-cyclus stroombegrenzing en thermische uitschakeling.
andnbsp;
Informatie
|
Categorie
|
|
|
|
Fabrikant
|
|
|
|
Serie
|
|
|
|
Verpakking
|
Tape and Reel (TR)andnbsp;
Cut Tape (CT)andnbsp;
Digi-Reelandnbsp;
|
|
|
Onderdeelstatus
|
|
|
|
Type
|
|
|
|
Topologie
|
SEPIC, Step-Down (Buck), Step-Up (Boost)
|
|
|
Interne Schakelaar(s)
|
|
|
|
Aantal Uitgangen
|
|
|
|
Spanning - Voeding (Min)
|
|
|
|
Spanning - Voeding (Max)
|
|
|
|
Spanning - Uitgang
|
|
|
|
Stroom - Uitgang / Kanaal
|
|
|
|
Frequentie
|
|
|
|
Dimmen
|
|
|
|
Toepassingen
|
|
|
|
Bedrijfstemperatuur
|
-40anddeg;C ~ 125anddeg;C (TJ)
|
|
|
Kwaliteit
|
|
|
|
Montagetype
|
|
|
|
Behuizing / Behuizing
|
14-PowerTSSOP (0.173", 4.40mm Breedte)
|
|
|
Leverancier Apparaat Pakket
|
|
|
|
Basis Productnummer
|
|
