LM3409HVMY
andnbsp;
Kenmerken andnbsp;
andbull; LM3409-Q1 en LM3409HV-Q1 zijn producten van automobielkwaliteit: AEC-Q100 Grade 1 gekwalificeerd
andbull; 2-Ω, 1-A Peak MOSFET Gate Drive
andbull; VIN-bereik: 6 V tot 42 V (LM3409, LM3409-Q1)
andbull; VIN-bereik: 6 V tot 75 V (LM3409HV, LM3409HV Q1)
andbull; Differentieel, high-side stroomdetectie
andbull; Cycle-by-Cycle stroombegrenzing
andbull; Geen compensatie van de regellus vereist
andbull; 10.000:1 PWM-dimbereik
andbull; 250:1 analoog dimbereik
andbull; Ondersteunt alle keramische uitgangscondensatoren en condensatorloze uitgangen
andbull; Laag vermogen uitschakeling en thermische uitschakeling

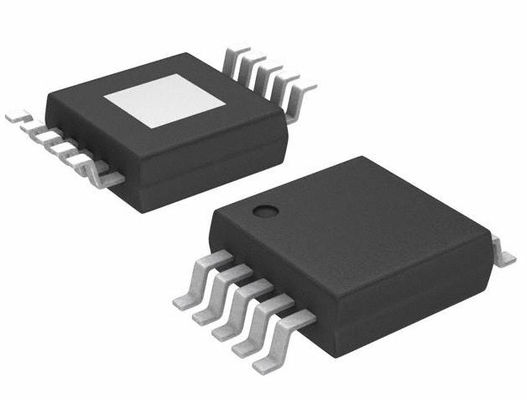

andbull; Thermisch verbeterde 10-pins, HVSSOP-behuizing
andnbsp;
Toepassingen
andbull; LED-driver
andbull; Constante stroombron
andbull; Autoverlichting
andbull; Algemene verlichting
andnbsp;
Beschrijving
De LM3409, LM3409-Q1, LM3409HV en LM3409HV-Q1 zijn P-kanaal MOSFET (PFET) controllers voor step-down (buck) stroomregelaars. Ze bieden een breed ingangsspanningsbereik, high-side differentiële stroomdetectie met een lage instelbare drempelspanning en een snelle uitgangs-aan/uit-functie en een thermisch verbeterde 10-pins, HVSSOP-behuizing. Deze functies combineren om de LM3409-familie van apparaten ideaal te maken voor gebruik als constante stroombronnen voor het aansturen van LED's waarbij voorwaartse stromen tot 5 A gemakkelijk haalbaar zijn.
De LM3409-apparaten gebruiken constante uitschakeltijd (COFT)-regeling om een nauwkeurige constante stroom te regelen zonder dat externe compensatie van de regellus nodig is. Analoog en PWM-dimmen zijn eenvoudig te implementeren en resulteren in een zeer lineair dimbereik met uitstekende haalbare contrastverhoudingen. Programmeerbare UVLO, laag vermogen uitschakeling en thermische uitschakeling maken de functieset compleet.
andnbsp;
Informatie
|
Categorie
|
|
|
|
Fabrikant
|
|
|
|
Serie
|
|
|
|
Verpakking
|
Tape and Reel (TR)andnbsp;
Cut Tape (CTandnbsp;)
Digi-Reelandnbsp;
|
|
|
Onderdeelstatus
|
|
|
|
Type
|
|
|
|
Topologie
|
|
|
|
Interne schakelaar(s)
|
|
|
|
Aantal uitgangen
|
|
|
|
Spanning - Voeding (Min)
|
|
|
|
Spanning - Voeding (Max)
|
|
|
|
Spanning - Uitgang
|
|
|
|
Stroom - Uitgang / Kanaal
|
|
|
|
Frequentie
|
|
|
|
Dimmen
|
|
|
|
Toepassingen
|
|
|
|
Bedrijfstemperatuur
|
-40anddeg;C ~ 125anddeg;C (TJ)
|
|
|
Kwaliteit
|
|
|
|
Montagetype
|
|
|
|
Behuizing / Behuizing
|
10-PowerTFSOP, 10-MSOP (0,118", 3,00 mm breedte)
|
|
|
Leverancier apparaatpakket
|
|
|
|
Basis productnummer
|
|
andnbsp;
Tekening
