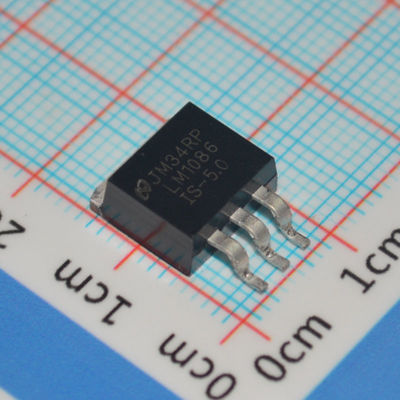

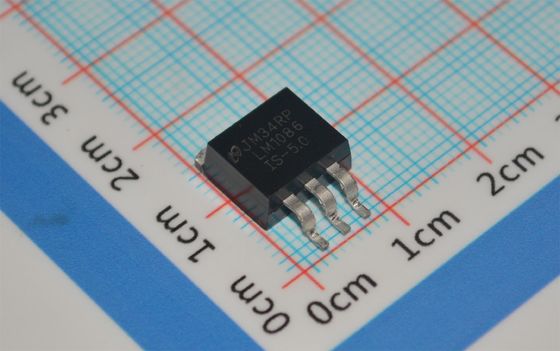

LM1086IS-5.0 5V 1.5A LDO Regulator ±1% Nauwkeurigheid, 1V Dropout TO-263 Thermische Bescherming -40°C tot +125°C

LM1086IS-5.0

andnbsp;

Kenmerken

andbull; Beschikbaar in vast 1,8-V, 2,5-V, 3,3-V, 5-V

andbull; Beschikbaar in verstelbare versie

andbull; Stroombegrenzing en thermische beveiliging

andbull; 2% Uitgangsnauwkeurigheid

andbull; Uitgangsstroom 1,5 A

andbull; Lijnregeling 0,015% (Typisch)

andbull; Belastingsregeling 0,1% (Typisch)

andbull; Maximale ingangsspanning tot 29V

andbull; Minimale instelbare uitgangsspanning tot 1,25V

andbull; Stabiel met keramische uitgangscondensator met ESR

andbull; Temperatuurbereik: -40anddeg;C tot 125anddeg;C

andnbsp;

Toepassingen

andbull; Hoogrendement lineaire regelaars

andbull; Acculaders

andbull; Post-regulatie voor schakelende voedingen

andbull; Constante stroomregelaars

andbull; Microprocessorvoedingen

andbull; Audioversterker voedingen

andbull; Brandmeldcentrale

andnbsp;

Beschrijving

De LM1086 is een regelaar met een maximale dropout van 1,5 V bij 1,5 A belastingsstroom. Het apparaat heeft dezelfde pin-out als de industriestandaard LM317 van TI.

Twee weerstanden zijn vereist om de uitgangsspanning van de verstelbare uitgangsspanningsversie van de LM1086 in te stellen. Vaste uitgangsspanningsversies integreren de instelweerstanden. Meestal is er geen ingangscondensator nodig, tenzij het apparaat zich op meer dan 6 inch van de ingangsfiltercondensatoren bevindt. De uitgangscondensator kan worden vervangen door keramiek en een geschikte ESR.

Het LM1086-circuit bevat een zener-getrimde bandgap-referentie, stroombegrenzing en thermische uitschakeling. Omdat de LM1086-regelaar zweeft en alleen de differentiële spanning tussen ingang en uitgang detecteert, kunnen voedingen van enkele honderden volts worden geregeld, zolang de maximale differentiële spanning tussen ingang en uitgang niet wordt overschreden. Het overschrijden van de maximale differentiële spanning tussen ingang en uitgang resulteert in kortsluiting van de uitgang. Door een vaste weerstand tussen de instelpin en de uitgang aan te sluiten, kan de LM1086 ook worden gebruikt als een precisie stroomregelaar.

andnbsp;

Informatie

andnbsp;

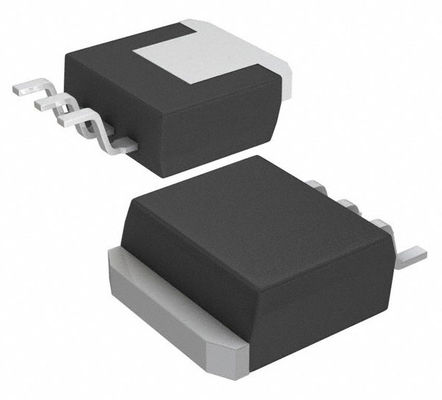

Tekening
