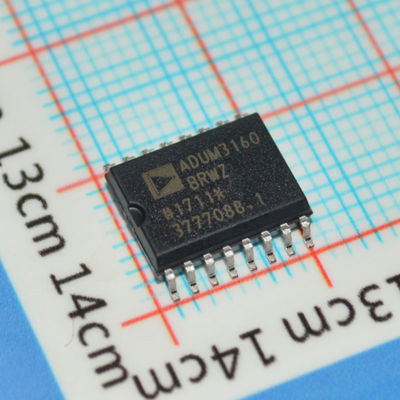

ADUM3160BRWZ 2.5kV USB-isolator Vol/Low Speed 16Mbps 3V-5.5V SOIC-16 -40°C tot +105°C

ADUM3160BRWZ

andnbsp;

KENMERKEN

USB 2.0 compatibel

Lage en volledige snelheid gegevenssnelheid: 1,5 Mbps en 12 Mbps

Bidirectionele communicatie

4,5 V tot 5,5 V VBUS-werking

7 mA maximale stroomtoevoer stroomopwaarts bij 1,5 Mbps

8 mA maximale stroomtoevoer stroomopwaarts bij 12 Mbps

2,3 mA maximale stroomopwaartse nullaststroom

Bescherming tegen kortsluiting stroomopwaarts

Klasse 3A contact ESD-prestaties per ANSI/ESD STM5.1-2007

Werking bij hoge temperatuur: 105anddeg;C

Hoge common-mode transient immunity: andgt;25 kV/andmu;s

16-pins SOIC brede behuizing

RoHS-conform

Gekwalificeerd voor automobieltoepassingen

andnbsp;

ALGEMENE BESCHRIJVING

De ADuM31601 is een USB-poortisolator gebaseerd op Analog Devices, Inc., iCouplerandreg; technologie. Door high-speed CMOS en monolithische luchtkerntransformator technologie te combineren, biedt deze isolatiecomponent uitstekende prestatie-eigenschappen en is gemakkelijk te integreren met low- en full-speed USB-compatibele randapparatuur.

Veel microcontrollers implementeren USB zodat deze alleen de D+ en Dandminus; lijnen aan externe pinnen presenteert. Dit is in veel gevallen wenselijk omdat het externe componenten minimaliseert en het ontwerp vereenvoudigt; dit levert echter specifieke uitdagingen op wanneer isolatie vereist is. Omdat de USB-lijnen moeten schakelen tussen actief D+/Dandminus; aansturen en externe weerstanden toestaan de toestand van de bus in te stellen, biedt de ADuM3160 mechanismen voor het detecteren van de richting van de gegevensstroom en controle over de toestand van de uitgangsbuffers. De gegevensrichting wordt per pakket bepaald.
